别被低频噪声吓到,使用 4200A-SCS 参数分析仪测量1/f 电流噪声

作者:泰克科技

_____

电子器件本身就有各种不同的噪声源,包括热噪声、散粒噪声、白(宽带)噪声和1/f (闪烁效应)噪声。1/f 噪声是低频电子噪声,其中电流 (ISD) 或功率 (PSD) 频谱密度与频率成反比。许多元器件类型都会有 1/f 噪声,包括半导体器件、某些类型的电阻器、石墨烯之类的 2D 材料,甚至包括化学电池。为确定一种器件的 1/f 噪声,我们通常要测量电流相对于时间的关系,然后把数据转换到频域中。快速傅立叶变换 (FFT) 是把时域数据转换成频域数据的一种流行方法。

在测量设置中,噪声来自不同的来源,其中之一是测量仪器本身。为提取被测器件 (DUT) 的噪声特点,仪器噪声必须小于 DUT 噪声。


源测量单元 (SMU) 和脉冲测量单元 (PMU) 是吉时利4200A-SCS 参数分析仪的两个模块,其在时域中测量及提供电流和电压。SMU 和 PMU 可以以恒定速率获得测量数据,然后可以使用 FFT 功能转换成频域中的参数,Clarius 软件的 Formulator 公式器内置了FFT 功能。4200A-SCS 拥有全面的测试库,包括样例测试及 AC 参数计算,可以生成 1/f 噪声、电流频谱密度及基于 AC 的测量。

本文阐述了怎样通过 4200A-SCS,使用 SMU和 PMU 来进行 1/f 噪声测量。特别是下面这些图描述了 1/f 噪声基础知识,通过在特定范围上导出电流频谱密度 (ISD),测量 MOSFET 的漏极电流 1/f 噪声,在 2 端子器件上配置 1/f 噪声测量,来确定仪器的噪声本底,另外我们还描述了内置 FFT 功能。

测量器件的 1/f 噪声

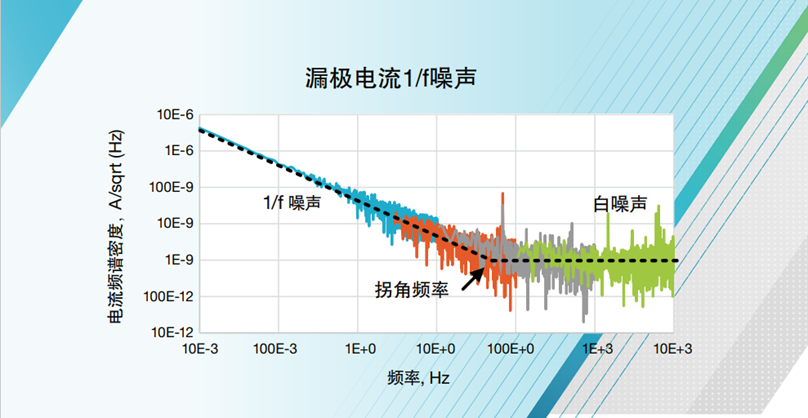

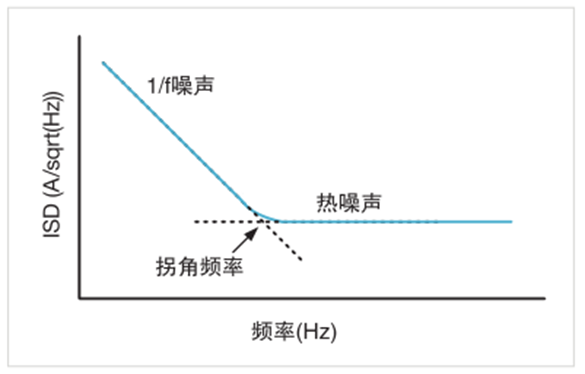

闪烁效应噪声或 1/f 噪声涵盖许多频率,但通常在<100 Hz 下观测到。图 1 显示了器件典型的噪声电流频谱。对 1/f 噪声,频谱密度与频率成反比。但是,在 log-log 标度上,频谱密度和频率呈线性相关。热噪声或白噪声相对于频率仍保持不变。拐角频率是指1/f 噪声曲线与热噪声相交的位置。


图 1. 一个器件典型的电流噪声频谱。

可以通过许多方式确定 1/f 噪声,图 2 展示了其 中一种方法,它采用 DC 测试设备。在本例中,电压 同时应用到 MOSFET 的栅极和漏极,电流表以给定 采样率测量漏极电流。通过使用 FFT 计算,我们把电 流表获得的基于时间的电流测量数据转换成电流噪声 频谱密度 (ISD) 和频率。使用 FFT 功能要求电流测量 和时间测量均匀隔开。


图 2. 测量 MOSFET 的 1/f 漏极电流噪声使用的电路。

如图3所示,电路中有两个电源可以换成两个SMU (或 PMU 通道 ),其既可以提供电压,测量电流,还可以用来确定 MOSFET 的 I-V 特点。在本例中,SMU1 连接到栅极端子上,应用栅极电压;SMU2 连接到漏极端子上,输出漏极电压,测量漏极电流。


图 3. 使用两个 SMU 测量 1/f 漏极电流噪声。

4200A 的 SMU 拥有 6 位半分辨率,DC 噪声通常要低于 PMU。但是,获取 SMU 的电流测量的速度要低于 PMU,因此带宽较低。PMU 可以获取高速电流测量, 但会以产生噪声为代价。使用的仪器的噪声必须比预 计的器件噪声充分低。最好的确定方式是使用开路推 导出仪器的噪声(如下一节所述)。

使用开路确定 SMU 和 PMU 噪声

可以使用开路推导出 SMU 或 PMU 的仪器噪声。为确定其噪声,在 Force HI 端子和 Sense HI 端子上各放一个金属帽,让仪器预热一小时。如果仪器连接到探 针台,要先抬起探针,然后开始测试。 Clarius 软件用来在噪声测试中控制仪器。

Clarius Library 中的 SMU 电流频谱密度 (smu-isd) 测试从 SMU 获得的电流和时间测量中导出 ISD 相对于频率的关系。这项测试可以通过以下方式添加到项目树中:在Test Library 中搜索 smu-isd,然后把它添加到项目树中。 这项测试使用 Normal 正常速度模式在三个不同电流范围上测量开路。在 Formulator 中,FFT 公式推导出 电流、功率、频率、带宽和 ISD 的实数部分和虚数部分,如图 4 中的截屏所示。


图 4. smu-isd 测试使用的公式。

由于电流是使用开路测得的,所以可以使用这项测试 确定 SMU 的噪底。频率将视定时设置而变化。 通过计算推导出电流噪声密度, 单位用 A/sqrt(Hz) 表示,这不同于单个 DC 测量的噪声,后者 的单位用安培表示。如果用数字快速傅立叶变换表示, 电流频谱密度的公式是:

ISD = sqrt((2*PWR)/(PTS*BW))

其中:PWR 是电流幅度的平方,或 PWR = Im(I)^2 + Re(I)^2

带宽 (BW) 定义为 1/dt,其中 dt 是两个测量点之间的时间步长,假设所有测量之间的时间步长都是一个恒定值。从这项测试中,通过在 Formulator 中增加下面的公式,我们还可以推导出功率频谱密度 (PSD):

PSD = (2*PWR)/(PTS*BW)

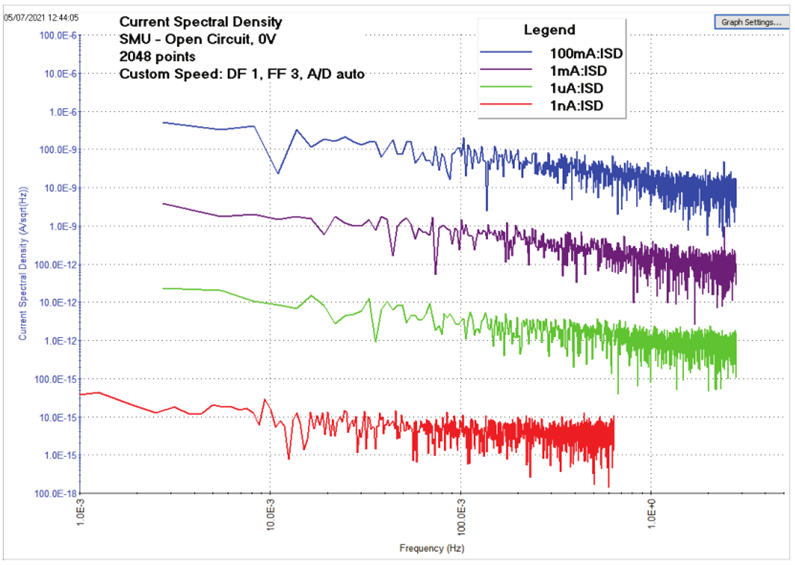

图 5 显示了使用这项测试测量 0 V 时开路电流噪声生成的图表,其中包括四个不同的量程:100 mA、1 mA、1mA 和 1 nA。在这项测试中,我们没有使用默认的正常速度模式,而是使用 Custom Speed 自定义速度模式。通过自定义速度模式,用户可以进一步定义时间参数。


图 5. 从 SMU 测得的开路电流数据的电流频谱密度相对于频率关系。

SMU 测量速度在Test Settings 测试设置窗口中控制。通过在自定义速度模式下调节参数,采样速率会变化, 这决定了带宽。尽管不能直接为 SMU 设置测量时间, 但我们可以测量计算时间、带宽和测试频率,并返回 Sheet。通过提高采样率,噪声会保持接近恒定,但 ISD 曲线会在频率轴上左移或右移,具体取决于采样 率上升还是下降。

在设置速度模式时,通常要在每个测量的速度和噪声之间折衷。测量速度越快,噪声越高。所以在测量时采样率越慢,带宽越小,噪声越低。 这项测试中的读数是在固定的电流量程上获得的。使用固定量程而不是自动量程,对保持每个读数的测量 时间恒定不变具有重要意义,这也是 FFT计算的一项要求。

PMU 电流频谱密度相对于频率关系

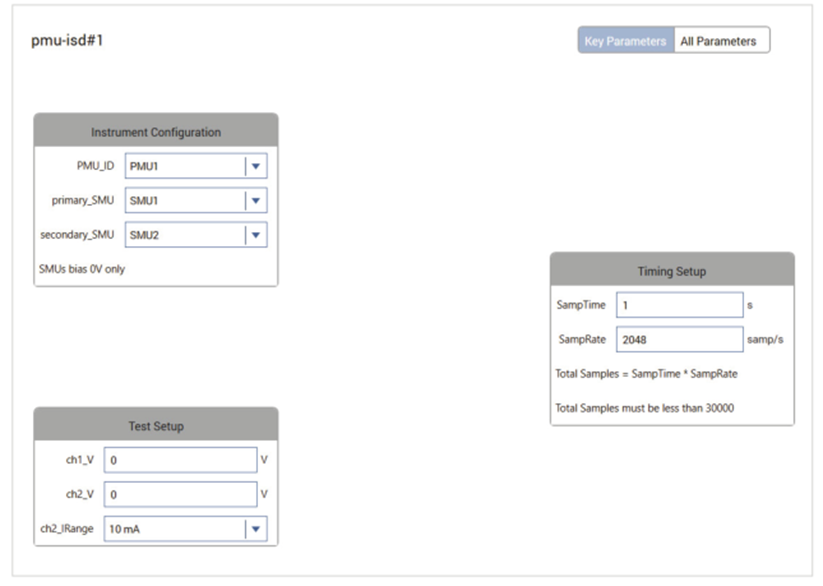

像 SMU 一样,我们也可以从电流和时间测量及 FFT 计算中导出 PMU 的 ISD。pmu-isd 测试使用开路计算PMU 电流频谱密度,在 Test Library 测试库中可以 找到这项测试,并添加到项目树中。这项测试是使用 PMU_freq_time_ulib 用户库中的PMU_sampleRate 用 户模块生成的。但是,同一用户库中的 PMU_SMU_ sampleRate 用户模块也可以用于这项测试。通过这项测试,用户可以同时为 CH1 和 CH2 输入一个电压偏置, 为 CH2 选择一个电流范围,指定测试时间和采样率。 图 6 显示了 pmu-isd 测试的 Configure 视图截图。


图 6. pmu-isd 测试的 配置视图。

与 SMU 电流频谱密度测试一样,Formulator 有多个 公式推导带宽、测试电流的实数部分和虚数部分、功 率、频率和电流频谱密度。表 2 列出了 pmu-isd 测试使用的这些公式及说明。时序、范围、点数及其他设备等相关信息与推导 SMU 电流频谱密度时描述的 信息类似。

图 7 中的截图显示了 PMU 在 100 nA、100 mA 和 10 mA 范围时的电流频谱密度相对于频率关系。由于我 们是使用开路获得的数据,所以这个图显示了在指定 采样率 (SampRate) 和总测试时间 (SampTime) 下获得的固定电流范围时计算得出的 PMU 噪声。


图 7. PMU 电流频谱密度。

对 pmu-isd 测试,CH1 和 CH2 上的电压都设为 0 V。在 Configure 视图中,用户输入总测试时间和采样率。 点数等于采样率乘以总测试时间。选择输入参数,使 总点数是 2 的幂,因为我们将在数据上执行 FFT 计算。 为实现最佳效果,最好使用最小 512 点、最大 4096 点。对例子中生成的曲线,我们使用采样时间 1 秒、 采样率 2048 样点 / 秒。可以调节这些数字来改变频率。

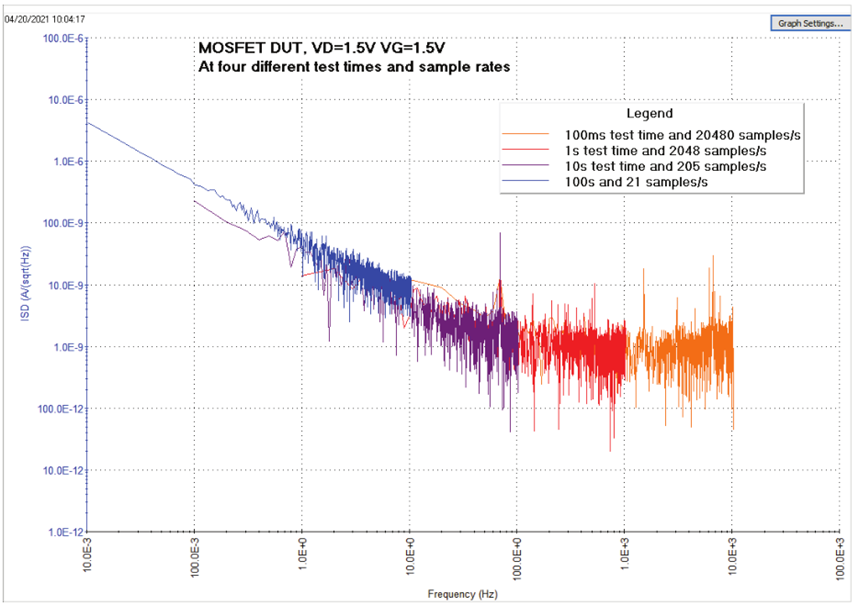

在使用 PMU_sampleRate 或 PMU_SMU_sampleRate 用户模块时,可以使用多轮测试,扩大图表上的频率 范围,因为每个测试都有自己的采样率。例如,图 8 中绘制的数据融合了 100 nA PMU 范围上获得的 5 种不同的开路测量测试的数据。每个测试有 1024 个点, 但使用不同的测试时间和采样率执行测试。通过调节定时参数,在 Run History 运行 历史中检查多轮运行,可以扩展图表上的频率范围。


图 8. 检查多轮测试,扩展图表上的频率。

确定 MOSFET 漏极电流的 1/f 噪声

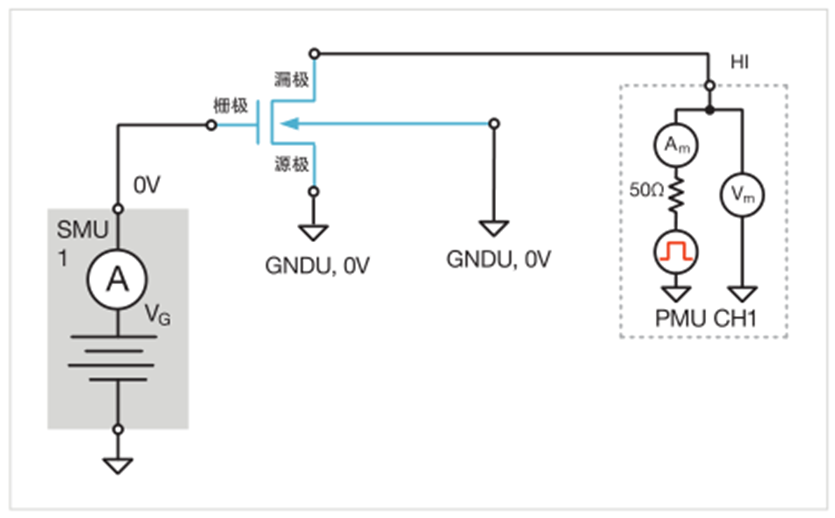

Clarius 程序库中包括一个测试,可以确定 MOSFET 漏极电流的 1/f 噪声。这项测试即 mosfet-isd,它使 用 SMU 偏置栅极,使用 PMU 偏置漏极,测量得到的 漏极电流。SMU 的电压源的噪声低于 PMU,但 PMU 测量电流的速度要快于 SMU。记住,栅极上噪声将会 被放大并被漏极的电流表检测到。 图 9 显示了使用 mosfet-isd 测试的电路图。SMU 连接到栅极,PMU 连接到漏极。源极和衬底偏置电位端 子连接到 GNDU,GNDU 输出 0 V。


图 9. 使用 SMU 应用栅极电压,使用 PMU 测量漏极电流。

为实现这些测量, 可以把 mosfet-isd 测试从 Test Library 复制到项目树中。这项测试是使用 PMU_ freq_time_ulib 用户库中的 PMU_SMU_sampRate 用户模块创建的。

在这项测试中,SMU 和 PMU 都输出恒定电压,PMU 则以配置的采样率在指定的时间周期内测量电流。得到的 电流和时间返回到 Sheet 中,Formulator 中的公式利用 FFT 公式把基于时间的测量转换成基于频率的测量。特别是它会计算电流频谱密度 (ISD) 和频率。图 11 显示了在 MOSFET 上测量漏极电流噪声的结果。


图 11. MOSFET 漏极电流 ISD 相对于频率关系。

本文内容为节选,查看完整测试指南或4200A-SCS更多信息,可以到这里https://www.tek.com.cn/keithley-4200a-scs-parameter-analyzer
