PI近期推出了一份设计范例报告(DER-928)，这是一款效率高达93%的60W USB PD 3.0适配器，它使用两款PowiGaNIC实现了30.3W/in3的功率密度。 新款InnoSwitch4-CZ零电压开关反激式开关IC（及其配套产品有源钳位ClampZeroIC）与MinE-CAP大电容小型化IC搭配使用，可以开创性地设计出新型超紧凑型移动设备充电器。

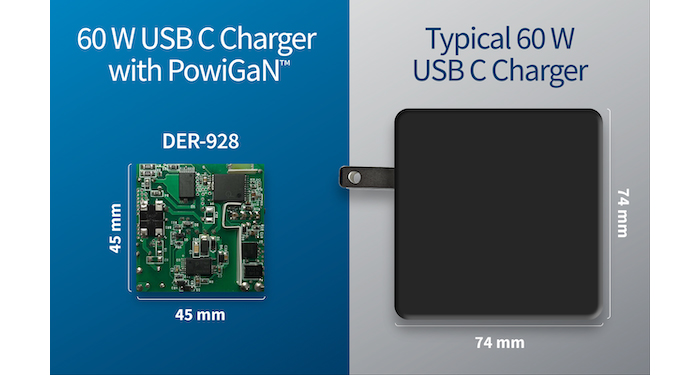

1.77in x 1.77in x 0.63in (4.5cm x 4.5cm x 1.6cm)的设计可以输出5V、9V、15V或20V的电压，以支持从手机到紧凑型笔记本电脑的设备快速充电。它的空载功率小于60mW，并且不需要散热片。
InnoSwitch4-CZ器件集成了一个可靠耐用的PowiGaN 750V初级开关，可与新款ClampZero高频有源钳位IC搭配使用。这对组合可提供高达140kHz的稳态开关频率，以减少变压器的尺寸。该芯片组在不同输入电压、系统负载以及不同的输出电压下都能保持极高的效率。
MinE-CAPIC可大幅减少高压大容量电解电容的尺寸，从而将适配器尺寸减小高达40％，而不会影响输出纹波、工作效率或无需重新设计变压器。MinE-CAP器件可与InnoSwitch系列开关IC无缝配合，且只需要极少的外围元件。
