工业4.0时代 PLC需要更纤薄更低耗的继电器

随着“工业4.0”在全球范围内引发了新一轮工业转型竞赛,许多国家都在工业自动化领域逐步发力,拥抱智能化时代。作为该领域应用广泛且最重要的控制元件之一,继电器被赋予了更为艰巨的“使命”,既要尽可能小型化,又得保持高性能和高可靠性。

深耕工控领域多年的技术型分销商Excelpoint世健的产品经理Wilson Wang表示,有别于传统的工业用继电器,工业自动化行业对电子继电器往往有着更严格的要求,包括集成度高、负载能力强、功耗低、稳定性好等等。他推荐了欧姆龙电子部件公司的G6DN系列功率继电器。这款产品能很好地满足当今市场需求,可用于工业自动化设备内部PCB板上,实现高电流切换5A(AC250VDC30V)及交叉双触点实现高可靠性。目前,该款继电器有标准型(G6DN-1A)、L(G6DN-1A-L)SL(G6DN-1A-SL)三种型号,其中的G6DN-1A-SL DC24是最新款,也是通用型。


1:欧姆龙G6DN系列继电器

相比普通工业用继电器,G6DN系列继电器更为纤薄,仅5mm宽,且尺寸小巧,这使得它可用于密集封装。

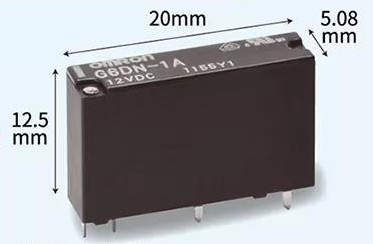

图2:欧姆龙G6DN系列继电器尺寸示意图

其用途规格符合EN61010-1以及EN61010-2-201需求(强化绝缘CTI600V以上,且额定绝缘电压为300V);同时,它还具有低功耗的优势(110mW)。客户可以根据需要,自行选择合适的型号。

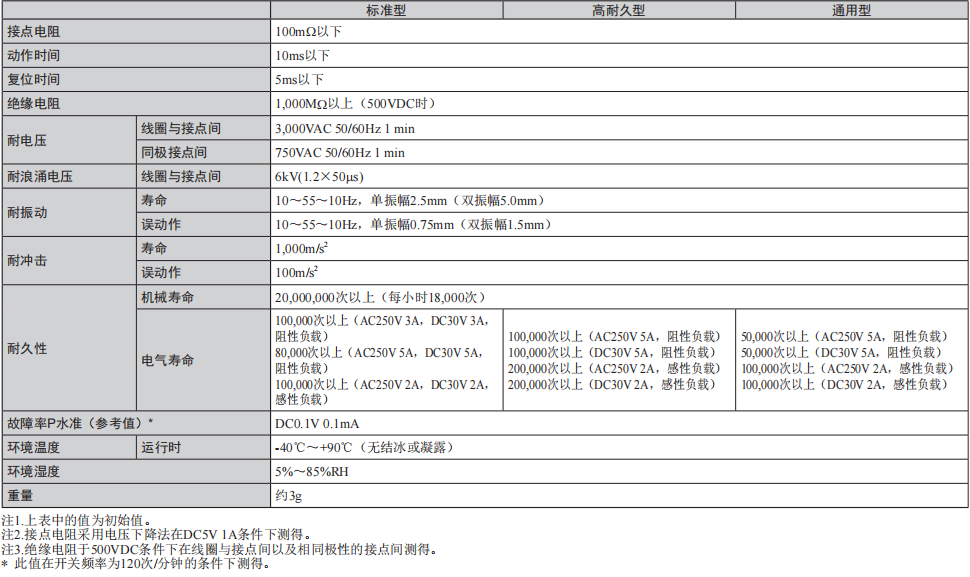

3G6DN系列继电器性能参数

接下来,Wilson重点介绍了G6DN系列继电器在可编程控制器(Programmable Logic Controller,简称 PLC”)上的应用。可编程控制器是一种最重要、最普及、应用场合最多的工业控制装置,被公认为现代工业自动化的“三大支柱”之一。它采用可编程的存储器来执行操作指令,通过数字或模拟输入和输出接口,控制机械设备或生产过程。

PLC的输出电路有继电器输出、MOS管和三极管输出等。采用欧姆龙G6DN系列继电器输出,就可以带不同的交流、直流负载。其最大开关电流达到5A,在带感性负载以及带浪涌的负载上,都有着良好的表现,所以能很好地提升产品性能,延长使用寿命。

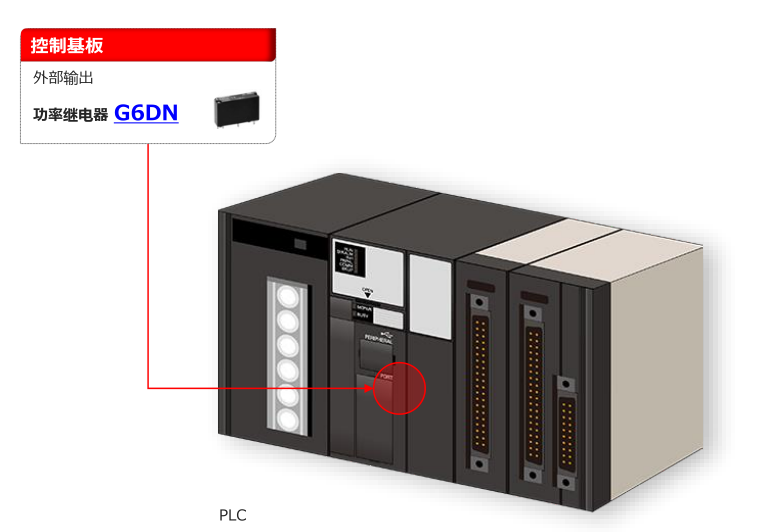

4PLC示意图

除了PLC之外,G6DN系列继电器还可以用在民用设备、FA设备、楼宇自动化设备等。在需要各种阀门、电机、接触器的切换,外部输出、报警输出,电源切换等的情况下,它也可以发挥大用途。

Wilson进一步表示,“亚太区领先的电子元器件分销商Excelpoint世健在整条PLC信号链上都可提供优质的产品,除了继电器之外,还能提供信号采集芯片,包括运放、ADCDAC、电源管理、通信接口等。同时,世健专业的技术团队也可以给予技术支持,已有成功案例。”


5:世健可提供PLC全信号链产品

当今社会,随着科技的飞速发展,电子设备技术也在不断进步,各类电子设备都在趋于智能化和小型化。同样的,对于广泛应用于电力保护、工业自动化、运动、遥控、测量和通信等装置中的功率继电器而言,实现其小型化、高性能也是大势所趋。欧姆龙继电器G6DN系列凭借其小体积、高稳定性、低功耗等特色,助力客户更好地完成产品设计,在工业自动化行业赢得了良好的口碑。
