大联大品佳集团推出基于Infineon产品的65W USB-PD解决方案

大联大控股宣布,其旗下品佳推出基于英飞凌(Infineon)XDPS21081的65W USB-PD解决方案。


图示1-大联大品佳基于Infineon产品的65W USB-PD解决方案的展示板图(一)

自PD充电协议普及以来,PD充电器可谓是在消费电子领域大放异彩,成为了越来越多数码产品的标配。目前,不仅手机、移动电源纷纷采用PD充电器,就连switch游戏机、笔记本等设备也都纷纷投入到PD阵营中,这让PD充电器的市场进一步扩大。大联大品佳基于Infineon XDPS21081推出的65W USB-PD解决方案,具有高效率、低成本的特点,可广泛应用于Mobile PD charger,PC adapter等领域。


图示2-大联大品佳基于Infineon产品的65W USB-PD解决方案的展示板图(二)

本方案作为一款65W USB-PD 3.0型C型充电器,其通用输入电压范围为90~264VAC。支持输出为5V/3A、9V/3A、12V/3A、15V/3A和20V/3.25A。其峰值效率为93%,待机输入功率<65mW。


图示3-大联大品佳基于Infineon产品的65W USB-PD解决方案的方块图

这款方案的设计核心为XDPS21081反激式控制器IC,其可满足QR或断续导电模式(DCM)操作下的所有条件。不仅如此,XDPS21081还能够在减频模式(FRM)和突发模式(BM)中至轻负荷状态下,最大限度地提高效率。总而言之,整体效率可推至90%以上,而在所有负荷和输入线性电压范围内,最高效率达到93%以上。

此外,XDPS21081具有多种保护功能(如:输入过欠压、CS引脚短路、VCC过压保护(OVP)、Vout OVP、过流保护(OCP)、过载保护(OLP)、过温保护(OTP)、锁存使能等)。并且该控制器可通过各种配置特性来开拓电源的全部功能,例如最大功率控制的传播延迟补偿,可变输出的自适应电流限制电压,以及QR和FQR ZVS模式之间转换的可配置输入线性电压。

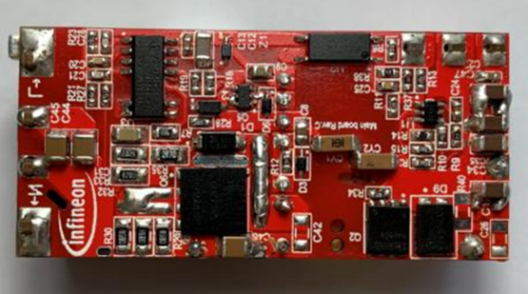

图示4-大联大品佳基于Infineon产品的65W USB-PD解决方案的实体图

核心技术优势:

  • 易于定制与紧凑的形式因子设计,功率密度达25W/in3;

  • 高效率、低待机功耗,符合国际法规要求;

  • 具备各类保护,如:输入过欠压,过温保护(OTP),Vout OVP等保护。

方案规格:

  • 通用输入电压范围90~264VAC;

  • 高达65W的连续功率,峰值效率超过93%;

  • 固定输出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A;

  • 满足欧盟CoC Tier 2和美国能源部能源之星VI级平均效率和空载输入功率要求。
