易灵思推出5G前传调顶flexible ASIC方案,满足协议多样化需求,快速实现客户升级!

2021年1月26日,工信部发布数据,2020年全年我国新开通5G基站超60万个,5G终端连接数超过2亿,超高清视频、云游戏等个人应用场景逐渐丰富,并预测未来中国将部署超过500万到600万5G基站。“5G商用,承载先行”,随着5G的大规模化部署,前传方案的选择将对运营商的投资和建设效率产生越来越重要的影响。

中国信息通信研究院技术与标准研究所副所长张海懿在2020年中国“5G前传技术和发展高峰论坛”上表示,随着国内5G基站加速规模建设,前传市场逐步启动,25Gb/s成为前传承载接口的主流速率。目前CWDM/DWDM/MWDM/LWDM等多种5G前传WDM承载方案并存发展,支持OAM机制的半有源方案成为WDM前传部署型态热点。5G前传模块、前传系统的标准化工作在ITU-T/CCSA等多个标准组织有序推动,预计2021年上半年初步完成标准化工作。

现有的WDM实现方式包括CWDM、MWDM、LWDM、DWDM,实际使用中的选择需要考虑成本及性能之间的平衡,相比灰光及CWDM技术,MWDM/LWDM拥有的OAM 调顶技术可实时远程地监督、管理、控制对端光模块,并把这些信息及时上报网络管理平台,使光模块“变得更聪明”。笔者认为未来带有OAM调顶技术的光模块占比会逐渐提高,采用调顶技术,低成本实现轻量级管控;破解了无源波分需人工排障的难题,实现智能化运维,支持故障快速定位;同时支持全方位互通解耦,构建开放产业链。

半有源调顶技术方案建议有“调幅”和“多载频调幅”两种方式,从技术上来讲,“多载频+调幅”方案抗干扰能力更强也更为可靠。目前基于简单曼彻斯特编码方式的调幅调顶已经有部分客户可以支持。但是由于多载频+调幅方案由于技术复杂度高,需要较强的开发能力并对控制芯片单片机提出更高要求,因此成本也更高。

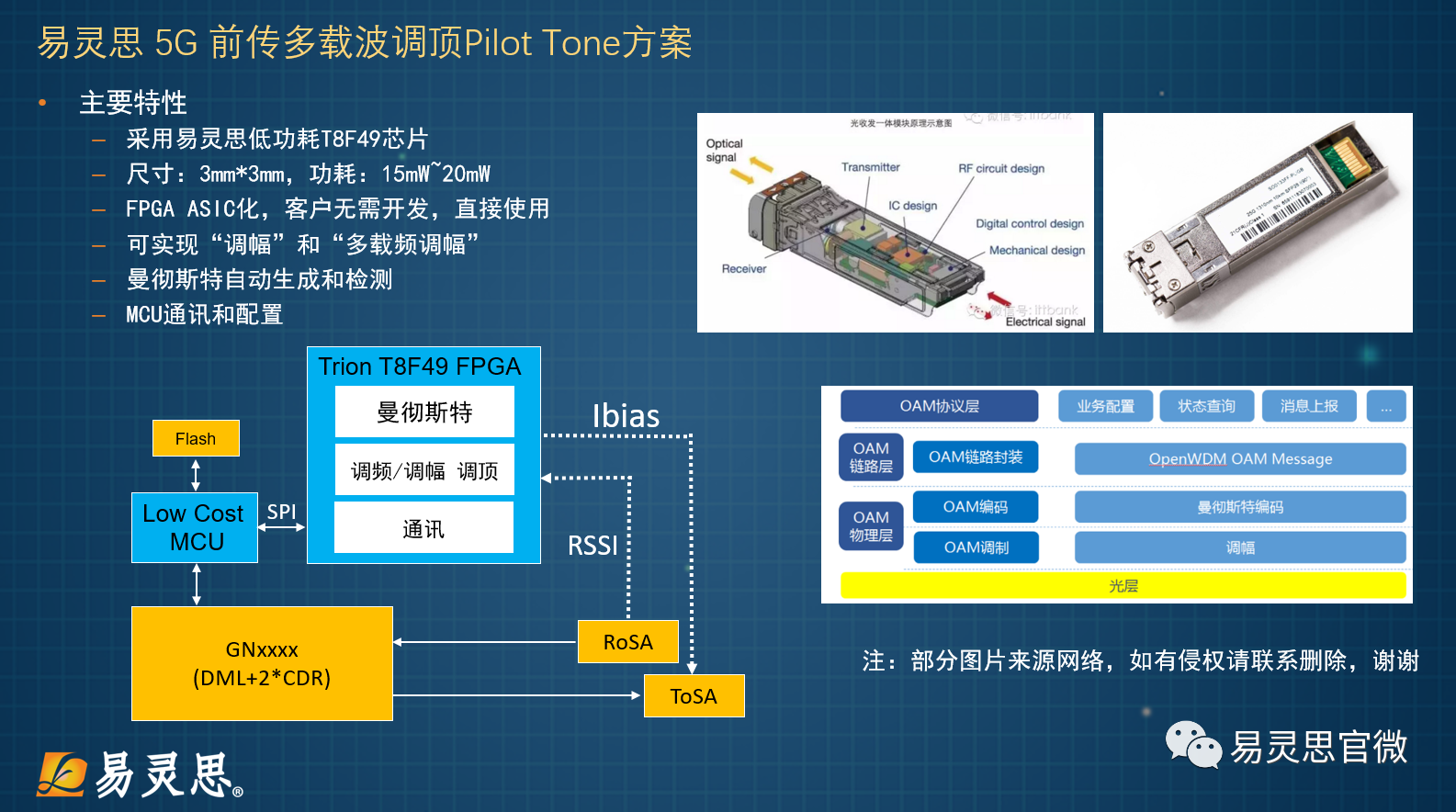

近期国内领先的FPGA厂商易灵思及代理晨泰公司经过与业内芯片设计公司,模块公司,系统厂家及中国移动、中国联通等运营商深入合作,经过半年时间的研发,为客户提供一整套5G调顶设计方案(包括25GMWDM/LWDM光模块及半有源监控设备)。该方案使用易灵思Trion T8F49芯片,提供全套硬件实现及软件算法,已经通过业内互通验证并得到客户及运营商的普遍认可。该方案使用易灵思低功耗FPGA,兼顾“调幅”和“多载频调幅”两种方式,用户在原有的5G方案上仅做简单配置即可完成调顶方案。


易灵思FPGA采用的是完全独创的Quantum创新架构,超低功耗,超小封装。Trion T8F49:8K LEs,尺寸小于3mm*3mm,功耗仅有15~20mW,支持“调幅”和“多载频调幅”,是当前您的最佳选择。方案主要特性如下:

  • 关键字:易灵思、5G调顶、Polit Tone、调幅调顶、多载频调幅调顶

  • 采用易灵思低功耗T8F49芯片

  • 尺寸:3mm*3mm,功耗:15~20mW

  • FPGA ASIC化,客户无需开发,直接使用

  • 可实现“调幅”和“多载频调幅”

  • 小于64字节的任意成帧和解帧

  • 1Hz~64KHz任意速率的Manchester编解码

  • 0.1%精度可调的PWM输出

  • ADC接口输入和-30dB数据恢复能力

  • 通过高速的SPI接口和MCU通讯

  • 用于故障定位环回测试功能;
