易灵思FPGA,助推5G前传智能调顶

易灵思,给5G光模块插上智能的翅膀,您优选的光模块调顶伙伴。

2019年6月6日,工信部正式向中国电信、中国移动、中国联通、中国广电发放5G商用牌照,中国进入5G商用元年。2021年1月26日,工信部发布数据,2020年全年我国新开通5G基站超60万个,5G终端连接数超过2亿,超高清视频、云游戏等个人应用场景逐渐丰富,并预测未来中国将部署超过500万到600万5G基站。“5G商用,承载先行”,随着5G的大规模化部署,前传方案的选择将对运营商的投资和建设效率产生越来越重要的影响。

由于光纤资源紧张,同时随着无源光网络中波分复用(WDM,Wavelength Division Multiplex)技术的发展,当前的光通信网络可在同一根光纤中同时传输多个波长的信号。为了方便管理局端和终端之间的通讯,需要在光传输路径上传输各个波长的波长分配信息以及信息管道中的操作维护,调顶技术应运而生。调顶(Pilot Tone)是指在发射端的信号上,叠加一小幅度的模拟或者数字信号作为调顶业务,在光传输通道上传输,完成光监控通道的功能。

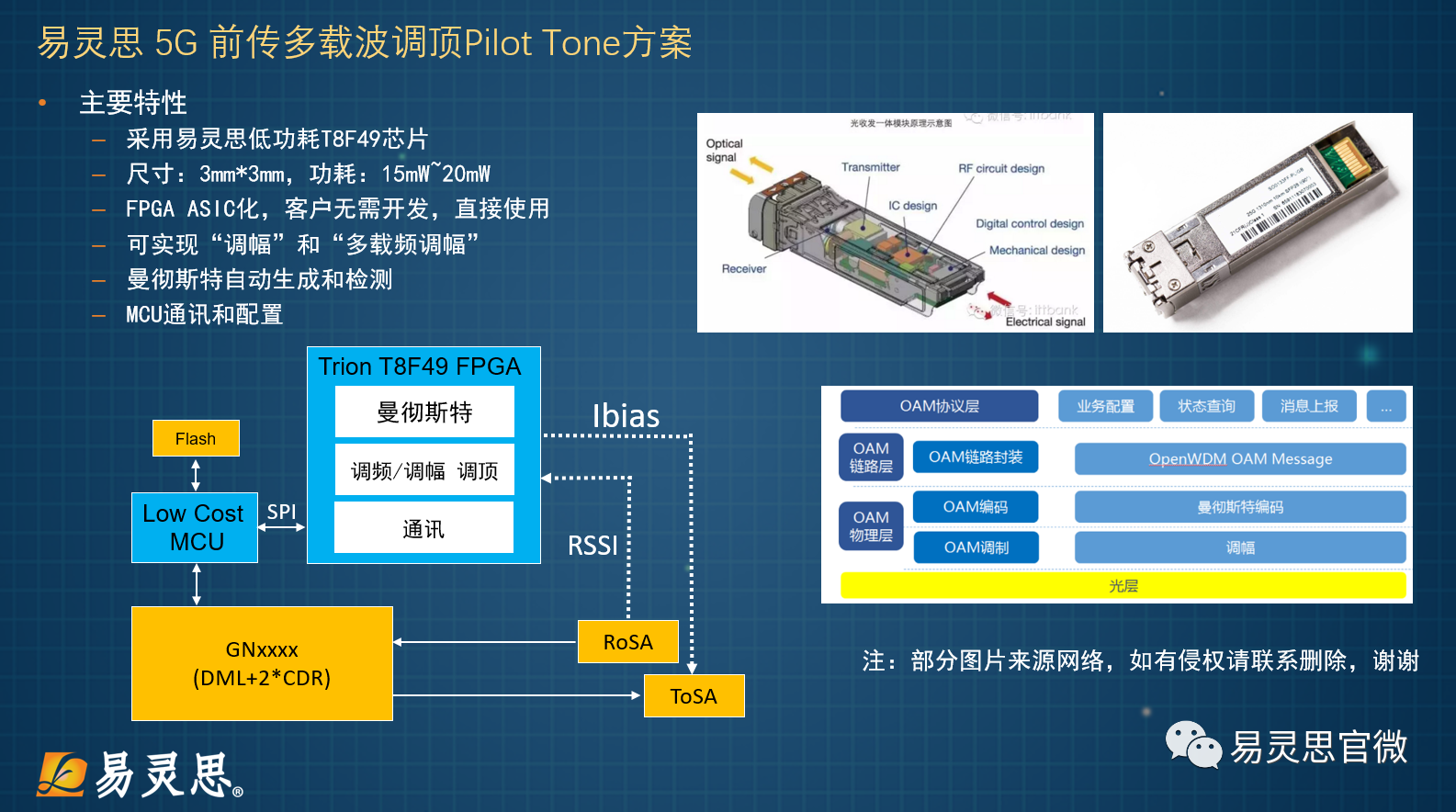

近期国内领先的FPGA厂商易灵思及代理晨泰公司经过与业内芯片设计公司,模块公司,系统厂家及中国移动、中国联通等运营商深入合作,经过半年时间的研发,为客户提供一整套5G调顶设计方案 (包括25G MWDM/LWDM光模块及半有源监控设备)。该方案使用易灵思Trion T8F49芯片,提供全套硬件实现及软件算法,已经通过业内互通验证并得到客户及运营商的普遍认可。该方案使用易灵思低功耗FPGA,兼顾“调幅”和“多载频调幅”两种方式,用户在原有的5G方案上只需简单的调用程序,通过寄存器读写,即可兼容各个厂家的协议。芯片内部固化的功能模块:成帧器,曼彻斯特编码,PWM输出,MCU接口,时钟提取,ADC接口,解帧器,曼彻斯特解码,数据恢复等。


易灵思Trion T8F49芯片,尺寸3mmx3mm,功耗20mW,是当前光模块设计中小体积应用中的优选方案。光模块设计中,必须三者兼顾,体积,性能,功耗。T8在此应用中完全匹配。通过采用易灵思的芯片可以轻松适配各种场景,调顶速率最大载波可以支持到2MHz。可以实现各信道状态的实时检测,在保证系统的安全可靠运行中具有重要意义。

易灵思FPGA采用的是完全独创的Quantum创新架构,超低功耗,超小封装。Trion T8F49:8K LEs,尺寸小于3mm*3mm,功耗仅有15~20mW,支持“调幅”和“多载频调幅”,是当前您的最佳选择。方案主要特性如下:

  • 关键字:易灵思、5G调顶、Polit Tone、调幅调顶、多载频调幅调顶

  • 采用易灵思低功耗T8F49芯片

  • 尺寸:3mm*3mm,功耗:15~20mW

  • FPGA ASIC化,客户无需开发,直接使用

  • 可实现“调幅”和“多载频调幅”

  • 小于64字节的任意成帧和解帧

  • 1Hz~64KHz任意速率的Manchester编解码

  • 0.1%精度可调的PWM输出

  • ADC接口输入和-30dB数据恢复能力

  • 通过高速的SPI接口和MCU通讯

  • 用于故障定位环回测试功能;

易灵思简介

易灵思® 是可编程产品的创新者, 通过该公司的Trion™ FPGA产品平台推动了人工智能及边缘计算的未来发展。Trion FPGA的核心是易灵思的突破性Quantum™ FPGA技术,与传统FPGA技术相比,它具有4倍的功耗-性能-面积优势。Trion FPGA提供4K至120K逻辑单元,面积小,功耗低,适合大批量生产。第二代产品Trion Titanium FPGA 更将其推向新的高度,采用16nm工艺,具有增强的“Quantum 计算架构”,可提供更低的功耗和更高的性能。Titanium FPGA的密度从25K到500K 逻辑单元,可以随时助您攻克下一个设计挑战

晨泰电子简介

创立于1996年,是总部坐落于香港的一家半导体专业代理机构。主要代理产品有:易灵思,Semtech,i-Chips,Cambridge etc.
