直发器是经过发热元件把头发加热，软化，然后再冷却，以达到直发的目标。如今的直发器，既可以拉直，又可以拉卷。以前直发器，重要利用者是专业的发廊剃头师，近几年年直发器进入中国家庭市场，生长成为个人护理的必备产品，就像梳子一样遍及。 加热元件MCH或PTC或直发器的加热丝被电流加热，并且被传导到铝板或陶瓷板以产生热量。
直发器通常使用加热元件来提高工作表面的温度，这会加快头发的角蛋白的分子结构发生变化，从而产生新的形状。加热元件通常使用正温度系数热敏电阻PTC（正温度系数电阻）。 PTC具有独有的电热物理特性：在PTC元件上施加交流电压加热时，其电阻率在居里温度以下非常低，当电阻率在居里温度以上突然增加时，电流下降到稳定值自动控制温度和恒温功能。
近年来，为了追求加热速度和效率，也使用了加热元件。加热元件加热后，热量通过热传导传递到工作表面以完成烫发任务。

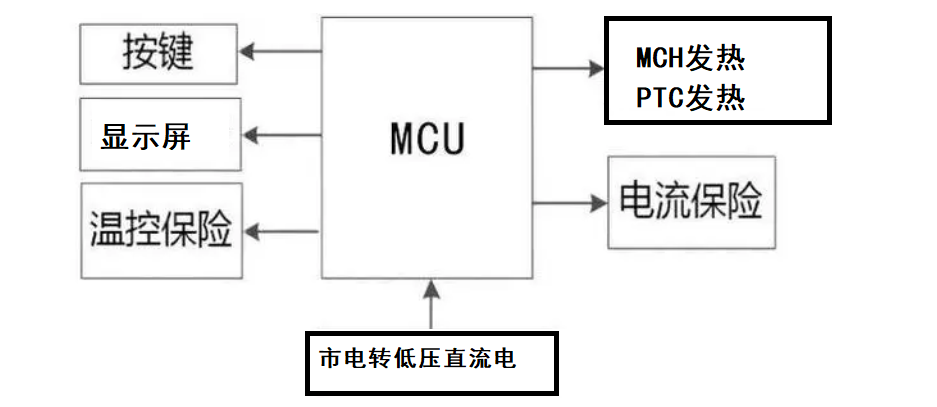

设计架构图：按键可以采用机械或者触摸，显示采用段码液晶或者OLED。

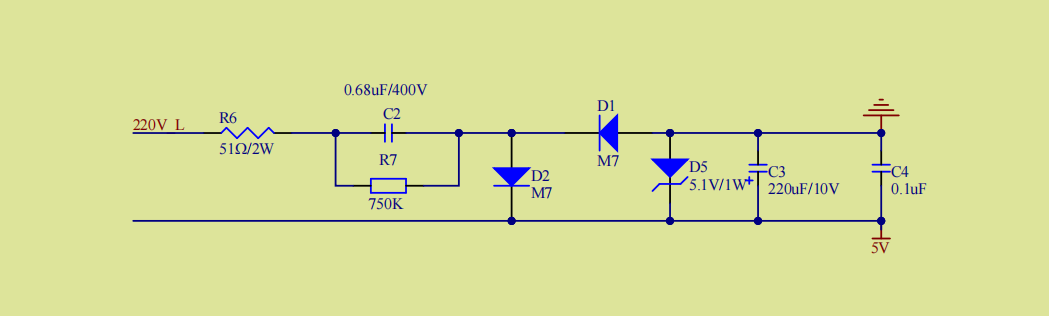

低压电设计

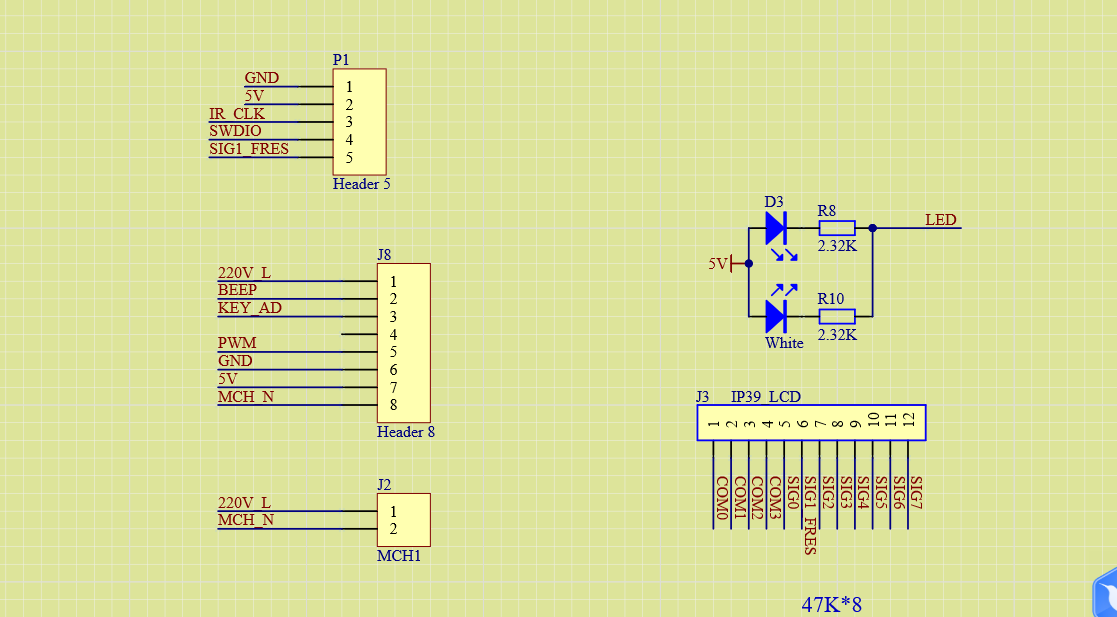

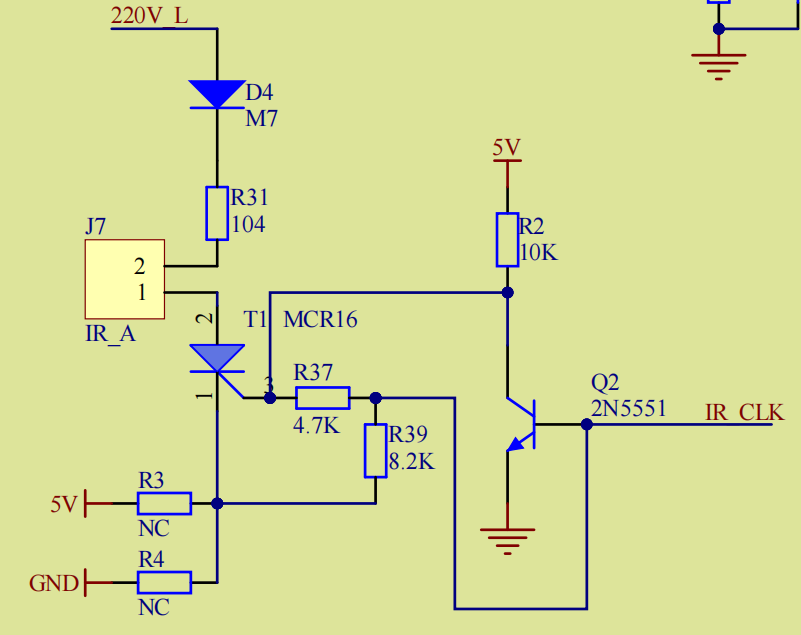

接口与驱动设计
MCU 选择APT32的24PIN的就可以了。得益于APT32强大的抗电磁干扰能力和抗静电。MCU工作极其稳定，内部晶振满足设计，几个元件就可以了。支持多序列转换模式。ADC最高可达16个转换序列， 可灵活配置转换通道，转换顺序。可实现对外部电流、电压等信号的精准的采样，而无需外置ADC芯片，简化设计。加热引入PID算法。
GPIO配置
void GPIO_CONFIG(void)
{
GPIO_Init(GPIOB0,0,0);//PB00IR
GPIO_Init(GPIOA0,9,0);//PA09PWM
GPIO_Init(GPIOA0,5,0);//PA05蜂鸣器
ClrPA0(5);
GPIO_Init(GPIOB0,4,1);//PB04甩动开关
GPIO_Init(GPIOA0,13,1);//PA13KEY
GPIO_PullHigh_Init(GPIOA0,13);
GPIO_Init(GPIOA0,14,1);//PA14KEY1
GPIO_PullHigh_Init(GPIOA0,14);
GPIO_Init(GPIOB0,5,1);//PB05KEY2
GPIO_PullHigh_Init(GPIOB0,5);
GPIO_Init(GPIOB0,1,1);//PB01NTC_AD输入
GPIO_Init(GPIOA0,11,1);//PA11电压_AD输入
GPIO_Init(GPIOA0,10,1);//PA10过零点INT输入
GPIO_Init(GPIOA0,8,0);//PA08LED1
SetPA0(8);
GPIO_Init(GPIOB0,3,0);//PB03LED2
SetPB0(3);
GPIO_Init(GPIOA0,4,0);//PA04LED3
SetPA0(4);
GPIO_Init(GPIOA0,3,0);//PA03LED4
SetPA0(3);
GPIO_Init(GPIOA0,1,0);//PA01LED5
SetPA0(1);
GPIO_Init(GPIOA0,0,0);//PA00LED6
SetPA0(0);
GPIO_Init(GPIOA0,15,0);//PA15LED7
SetPA0(15);
GPIO_Init(GPIOA0,12,0);//PA12MOTER
GPIO_Init(GPIOB0,2,0);//未用引脚啦低
ClrPB0(2);
//------------ EXI FUNTION --------------------------------/
//EXI0_INT= EXI0/EXI16,EXI1_INT= EXI1/EXI17, EXI2_INT=EXI2~EXI3/EXI18/EXI19, EXI3_INT=EXI4~EXI9, EXI4_INT=EXI10~EXI15
GPIO_IntGroup_Set(PA0,10,Selete_EXI_PIN10);//EXI_INT set PBA.10
GPIOA0_EXI_Init(EXI10); //PA0.10 as input
//GPIO_PullHigh_Init(GPIOA0,10);
EXTI_trigger_CMD(ENABLE,EXI_PIN10,_EXIFT); //ENABLE falling edge
//EXTI_trigger_CMD(ENABLE,EXI_PIN10,_EXIRT); //ENABLE rising edge
EXTI_interrupt_CMD(ENABLE,EXI_PIN10); //enable EXI
GPIO_EXTI_interrupt(GPIOA0,0x400);//enable GPIOA0.10 as EXI
//EXI0_Int_Enable(); //EXI0 INT Vector
//EXI1_Int_Enable(); //EXI1 INT Vector
//EXI2_Int_Enable(); //EXI2~EXI3 INT Vector
//EXI3_Int_Enable(); //EXI4~EXI8 INT Vector
EXI4_Int_Enable(); //EXI9~EXI15 INT Vector
//EXI0_WakeUp_Enable();//EXI0 interrupt wake up enable
//EXI1_WakeUp_Enable();//EXI1 interrupt wake up enable
//EXI2_WakeUp_Enable();//EXI2~EXI3 interrupt wake up enable
//EXI3_WakeUp_Enable();//EXI4~EXI8 interrupt wake up enable
//EXI4_WakeUp_Enable();//EXI9~EXI15 interrupt wake up enable
}

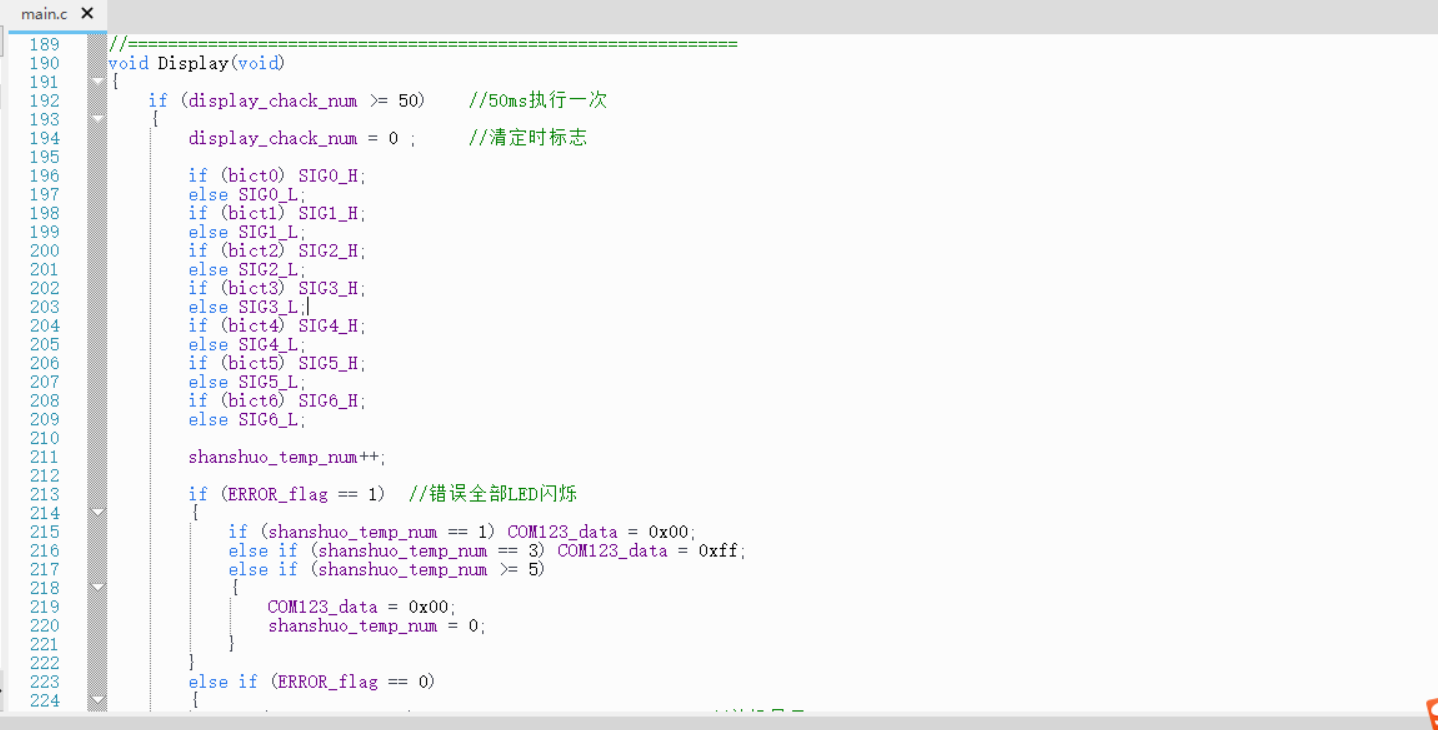

效果：
结论：APT32F11X 单片机工作稳定，性能强大，功能大，脾气小（外围电路设计简单），满足小家电ESD设计国标标准。可以取代STM32F103。
