近日，络明芯发布了三款超低功耗矩阵LED驱动芯片IS31FL3761/63/66。该系列芯片采用超低静态功耗设计, 旨在满足当今电子设备的低能耗需求。芯片支持每通道4096级 PWM调光和256级直流白平衡调节，能够实现细腻的调光和精准的配色。目标应用市场包含游戏键盘，白色家电，以及手持式设备显示屏等。
IS31FL3761 是一款33×12矩阵LED驱动器，工作电压范围为2.7V~5.5V。芯片集成33路恒流源和12个扫描开关管，单颗芯片可驱动多达396颗单色LED或132颗RGB LED。IS31FL3761低至1.2mA的静态电流，同时芯片支持硬件（SDB引脚拉低）或软件关闭功能，关断电流低至0.6uA，大大降低了整个系统的功耗。33路恒流源最大电流可通过外部电阻设置，电流为30mA/CH，8bit GCC寄存器可用于调节所有通道的亮度级别，此外还有8bit SL寄存器调节每个通道之间的亮度偏差。芯片提供12MHz SPI或1M I2C通信总线可供用户选择，更高通讯速度支持更多数据量，更好地实现各种炫酷效果。芯片支持最高12bit（4096级） PWM占空比调节，可以实现非常丰富RGB 色彩和细腻的亮度控制。此外，IS31FL3761内部采用独有的可选算法，支持（8+4）bit 或（6+2）bit PWM模式，其中（6+2）bit PWM模式，LED PWM频率为312kHz，12个分时开关的扫描频率高达26kHz，超过20kHz频率能够避免了人耳可听到的电容啸叫声。典型应用电路如图一。
图一、典型应用电路(IS31FL3761)
IS31FL3763/66工作电压范围为3.0V~5.5V,芯片内置18路恒流源，输出电流为40mA/CH 。IS31FL3763集成12扫描管，单芯片可驱动多达216个LED（72个RGB），IS31FL3766集成6扫描管，单芯片可驱动多达108个LED。IS31FL3763/66低至280uA的静态电流，同时芯片支持硬件（SDB引脚拉低）或软件关闭功能，关断电流低至0.6uA。IS31FL3763典型应用如图二。

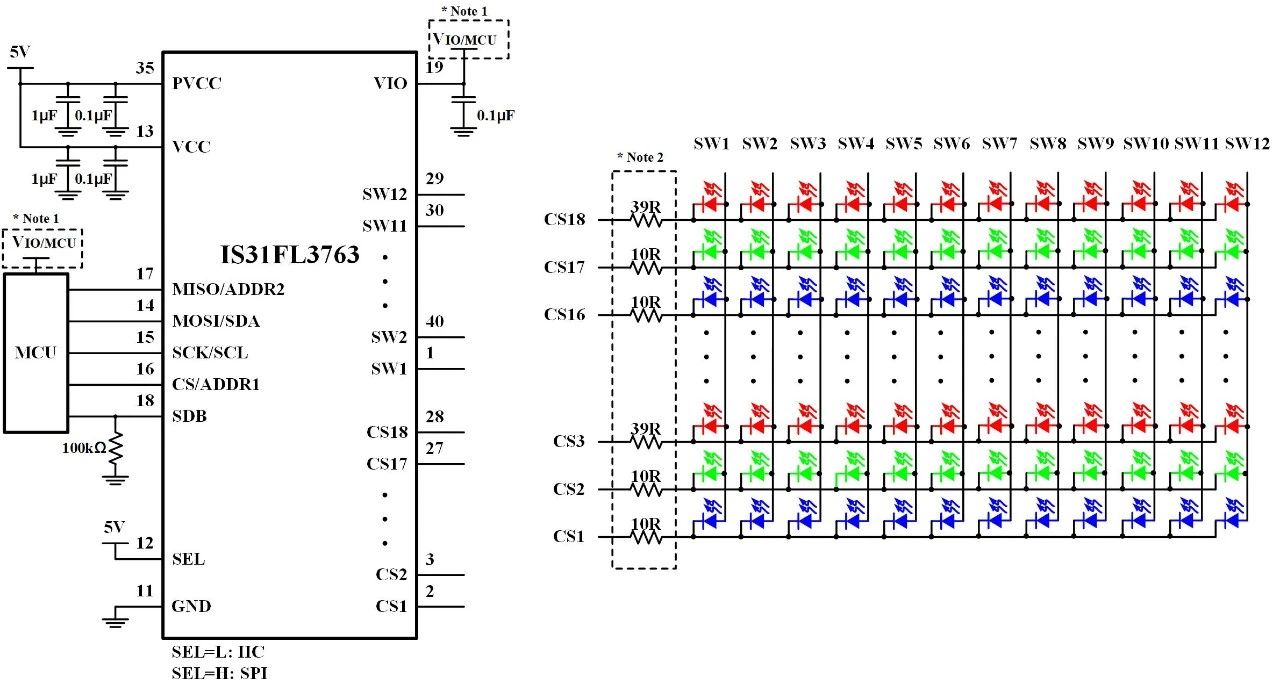

图二、典型应用电路(IS31FL3763)
Lumissil营销副总裁Ven Shan表示:Lumissil长期以来都是游戏和家电市场矩阵型LED驱动的领先供应商，多年的市场的经验使我们能够定义出更适合市场需求的产品，新一代超低功耗矩阵LED驱动器IS31FL376x系列的发布，代表了公司对LED驱动技术不断的创新和探索，IS31FL376x系列不仅能够实现细腻调光调色，内部集成增强型去鬼影功能和EMI降噪技术，而且还做到超低功耗，非常适合游戏设备、白色家电和MINI LED显示等市场应用。”
IS31FL376x为系统设计人员提供了更高的可靠性。 该芯片具备LED开路、短路故障检测功能。故障信息储存在内部寄存器中， MCU可以通过SPI/I2C接口读取故障信息，定位故障LED的位置。内置可编程扩频技术，优化EMI性能。可配置输出通道180度相位延迟功能大大减小电源的浪涌电流，有助于进一步降低EMI。此外针对矩阵型LED陈列鬼影和LED反向电压问题，IS31FL376x采用第二代去鬼影技术，通过内部寄存器对SWx端配置相应的下拉电压和恒流输出CSx端配置相应上拉电压，消除LED陈列鬼影现象的同时可以限制LED灯珠的反向电压，保证LED的寿命，进一步增强系统的可靠性。

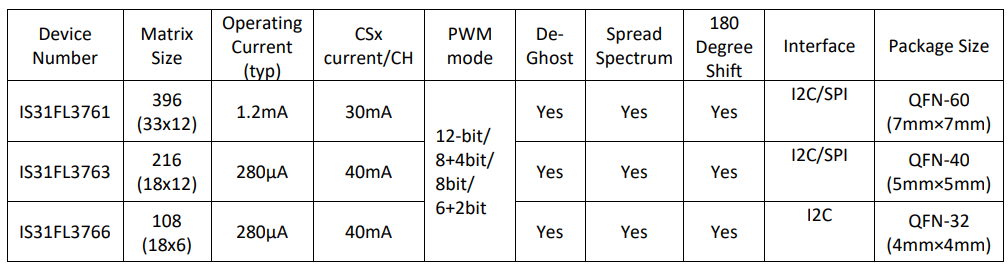

IS31FL376x主要特性
• 矩阵配置
✓ IS31FL3761: 33 × 12
✓ IS31FL3763: 18 × 12
✓ IS31FL3766: 18 × 6
• PWM 模式:12bit/8+4bit/8bit/6+2bit
• LED PWM频率为312kHz，12个分时开关的扫描频率高达26kHz（6+2bit PWM）
• 直流电流设置(SL)：8bit（256 阶）
• 全局电流设置(GCC)：8bit （256 阶）
• 通信接口：12MHz SPI/1MHz I2C
• 内置扩频技术优化 EMI 性能
• PWM 相位延迟控制, 最小化电源纹波
• 内置可配置去鬼影技术
• LED 开路/短路保护
• 工作温度：-40℃~125℃
IS31FL376x 系列目前已经正式批量供应。络明芯即将推出经过 AECQ-100 车规认证的IS32FL3761。芯片适用于车载 Mini RGB 动态氛围灯，信息显示屏，信息交互显示等车载应用场合。
