Nexperia推出新一代低压模拟开关

简化汽车和工业系统设计

全球基础半导体器件领域的高产能生产专家Nexperia今日宣布推出全新的专用于监测和保护1.8 V电子系统的4通道和8通道模拟开关系列产品。该系列多路复用器包含适用于汽车应用的AEC-Q100认证型号,以及适用于更广泛的消费类和工业应用的标准版本,例如用于传感器监测与诊断、企业计算以及家用电器等场景。


在使用模拟开关时,由于控制电路的电压与模拟开关的电源电压不匹配,设计人员通常需要额外采用电平转换器。相比之下,NMUX1308NMUX1309开关中的控制引脚可以不受其供电电压范围的影响,这意味着无需额外使用元件来进行电平转换操作,从而可以节省电路板空间并降低成本。

Nexperia在设计该系列模拟开关时,增加了一些额外的功能,以提升整个系统的安全性。通过失效保护逻辑,控制引脚能够在系统上电之前预设偏置,并且即使在系统断电后仍能保持预设偏置状态。这样便无需在模拟开关和系统微控制器单元(MCU)之间进行电源序列启动。通过断电保护功能,模拟引脚能够在系统上电前预设偏置,并在系统断电后仍能保持预设偏置状态。这种设计能够消除对模拟开关及其下端支持模拟信号和ADC电路的各条电源轨进行电源序列启动的相关限制。NMUX130X兼具这两项功能,可以防止通过模拟开关的引脚向电源轨反向供电。

NMUX1308和NMUX1309模拟开关器件集成有注流控制电路,当禁用信号通道上发生过电压事件时,能够将有效通道上的输出电压偏移限制在5 mV以内。因此不再需要额外添加外部二极管和电阻网络,从而可以节省电路板空间并降低成本。

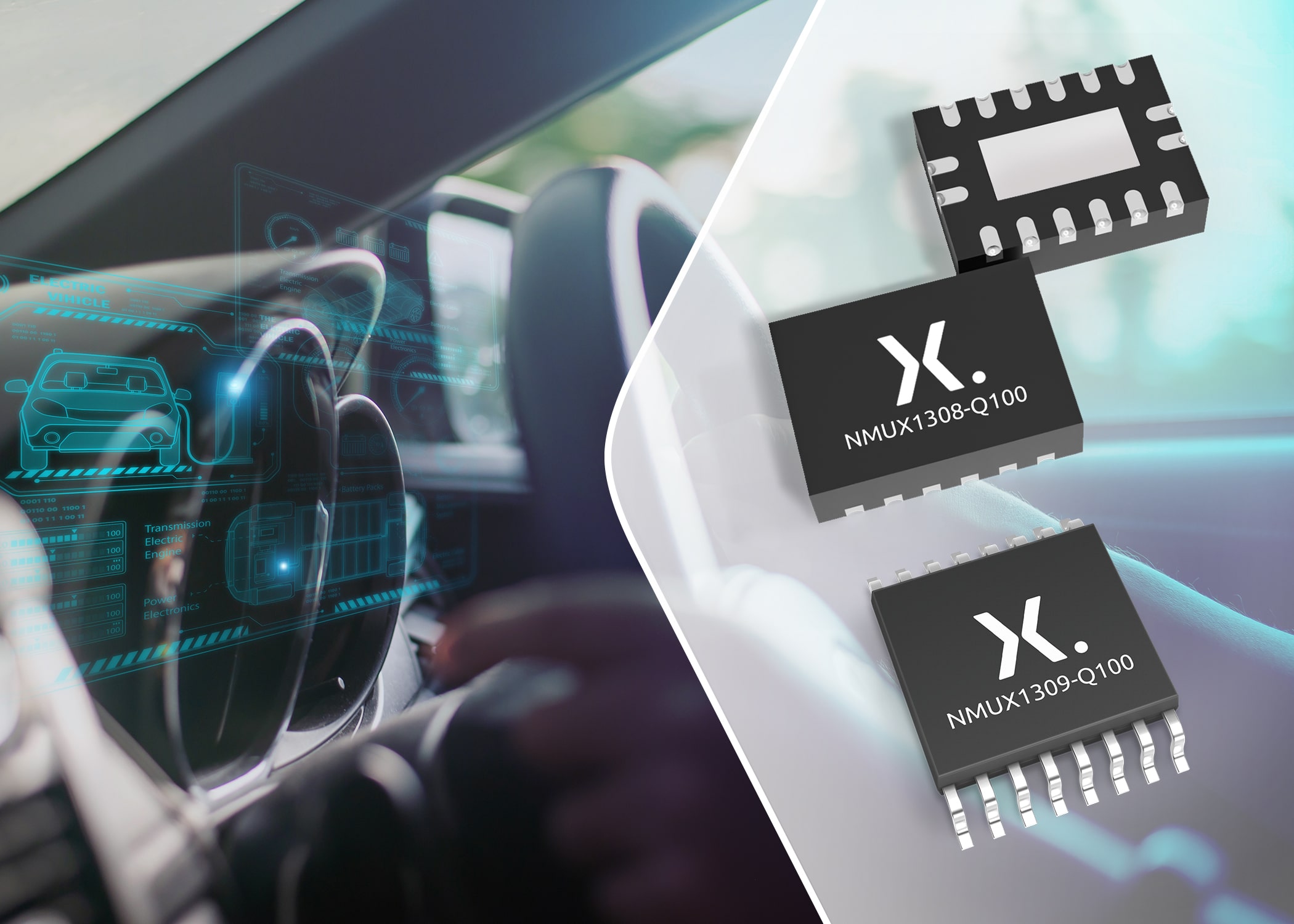

NMUX1308NMUX1309模拟开关包括8通道和双4通道器件,提供标准(-40℃至+85℃)和车规级(-40℃至+125℃)版本,并有引线式封装和无引线式封装选项,包括支持汽车应用AOI(自动光学检测)的无引线封装。

欲了解有关Nexperia NMUX130X模拟开关的更多信息,请访问https://www.nexperia.cn/analogswitches

关于Nexperia

Nexperia总部位于荷兰,是一家在欧洲拥有丰富悠久发展历史的全球性半导体公司,目前在欧洲、亚洲和美国共有15,000多名员工。作为基础半导体器件开发和生产的领跑者,Nexperia的器件被广泛应用于汽车、工业、移动和消费等多个应用领域,几乎为世界上所有电子设计的基本功能提供支持。
Nexperia为全球客户提供服务,每年的产品出货量超过1,000亿件。这些产品在效率(如工艺、尺寸、功率及性能)方面成为行业基准,获得广泛认可。Nexperia拥有丰富的IP产品组合和持续扩充的产品范围,并获得了IATF 16949ISO 9001ISO 14001ISO 45001标准认证,充分体现了公司对于创新、高效、可持续发展和满足行业严苛要求的坚定承诺。
