10BASE-T1L MAC-PHY如何简化低功耗处理器以太网连接

作者:Maurice O’Brien,战略营销经理,Volker E. Goller,系统应用工程师

简介

本文介绍如何利用10BASE-T1L MAC-PHY连接越来越多的低功耗现场设备和边缘设备。此外,本文还将详细说明何时使用MAC-PHY10BASE-T1L PHY以及这些系统如何满足未来的以太网互联制造和楼宇安装要求。

背景信息

随着越来越多的设备需要接入以太网,流程、工厂和楼宇自动化应用中的单对以太网10BASE-T1L用例(包括以太网APL)不断扩展。随着互联设备增加,更高级别的管理系统可以使用更丰富的数据集,从而使生产效率得以显著提高,同时降低了运营成本和能耗。以太网至现场或边缘的愿景是将所有传感器和执行器连接到一个融合IT/OT网络。实现这一愿景存在系统工程方面的挑战,因为其中一些传感器受功率和空间的限制。适用于传感器和执行器应用、具备强大内部存储功能的低功耗、超低功耗微控制器市场需求日益增长。但大多数这样的处理器都有同样的问题,那就是没有集成的以太网MAC,不支持MIIRMIIRGMII媒体独立(以太网)接口。传统的PHY无法与这些处理器相连。

为什么要使用10BASE-T1L MAC-PHY

为了与更多低功耗设备实现远程以太网连接,需要用到10BASE-T1L MAC-PHY。借助10BASE-T1L MAC-PHY,可以通过SPI将以太网和处理器连接在一起,从而减轻处理器的负担。MAC功能现在直接与10BASE-T1L PHY集成。10BASE-T1L MAC-PHY支持各种超低功耗处理器,为设备架构师提供灵活的选择。通过优化应用分区,10BASE-T1L MAC-PHY可以利用流程自动化中的以太网APL来实现更低功耗的现场设备,实现区域0本质安全部署。在智能楼宇应用中,MAC-PHY可将更多较低功耗的设备连接到同一个以太网。智能楼宇应用包括HVAC系统、消防安全系统、门禁、IP摄像机、电梯系统和状态监控。

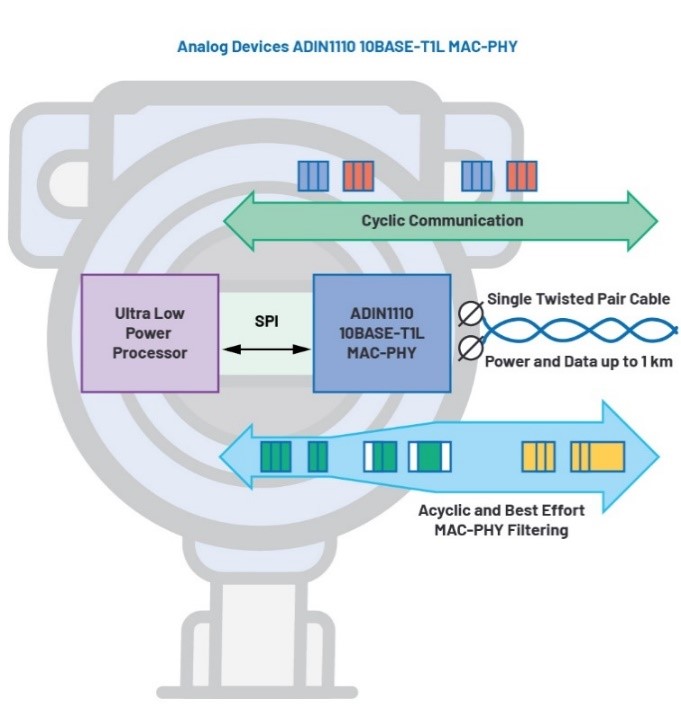

1.10BASE-T1L MAC-PHY可以通过高级包过滤明显降低设备的功耗和复杂度。

10BASE-T1L MAC-PHY高级包过滤

集成了MAC功能的10BASE-T1L PHY可以优化网络上的以太网流量。具备高级包过滤功能的10BASE-T1L MAC-PHY可以大幅减少处理广播和多播通信的开销,把处理器从这个任务中解放出来。按目标MAC地址进行过滤是关键。MAC-PHY可以对多达16个单播或多播MAC地址进行过滤,而不仅仅是单个MAC地址。此外,地址掩码可支持两个MAC地址。这提供了很大的自由度,过滤可用于设备地址和共同支持的多播地址,例如链路层发现协议(LLDP)。通过为优先级更高的消息提供额外的队列,可以优先处理某些消息,从而改善延迟,增强鲁棒性。帧的优先级可以通过MAC过滤表来识别。例如,可以将广播消息送入优先级较低的队列、将单播消息送入优先级较高的队列,从而防止接收器因广播风暴或流量激增而发生过载。这些MAC-PHY过滤特性可以增强设备的网络负载鲁棒性。MAC还收集帧统计信息,以便于监控网络流量和链路质量(见图1)。

MAC-PHY中的MAC还支持IEEE 1588;因此,流程自动化需要802.1AS时钟同步。MAC-PHY支持同步计数器、接收消息的时间戳和发送消息的时间戳捕获。这大幅降低了软件设计的复杂度,因为除了MAC-PHY本身之外,不需要额外的硬件就能实现时间同步。MAC可生成定时到同步计数器的输出波形,因此,可用于同步外部应用级操作。SPI接口支持Open Alliance 10BASE-T1x MAC-PHY串行接口。Open Alliance SPI是一种新型高效SPI协议,专为MAC-PHY而设计。

何时使用10BASE-T1L MAC-PHY10BASE-T1L PHY

10BASE-T1L PHY10BASE-T1L MAC-PHY在不同的用例中各有明显优势。在功率关键型应用中,10BASE-T1L MAC-PHY在主处理器的选择上提供了更大的灵活性,可以采用未集成MAC的超低功耗处理器来实现更低的系统功耗。在对现有设备进行升级以提高以太网连接性时,10BASE-T1L MAC-PHY提供了通过SPI端口重新利用现有处理器和提高以太网连接性的方法,无需迁移到集成MAC的更大处理器。

对于现场或边缘设备需要高性能处理器(可能已集成MAC)的高性能应用来说,10BASE-T1L PHY结合MIIRMIIRGMII接口支持快速开发10BASE-T1L PHY。通过重新利用现有MAC接口驱动程序来添加以太网连接性便可实现(见图2)。

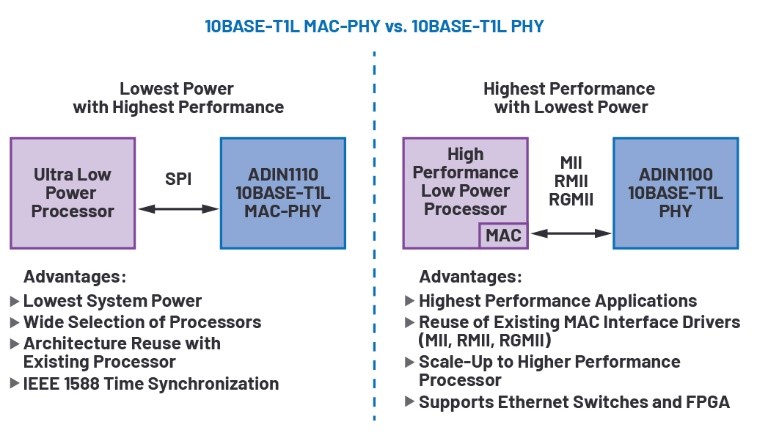

2.实现10BASE-T1L连接的MAC-PHYPHY优势对比

提高了未来以太网互联流程安装的灵活性

满足未来的以太网互联制造安装要求。超低功耗设备和高性能设备可以同时部署在同一个以太网上,且符合危险区域用例要求的严格最大功率限制。10BASE-T1L功率开关和10BASE-T1L现场开关需要将鲁棒低功耗10BASE-T1L PHY与工业以太网开关结合,以部署干线和和支线网络拓扑,进而在单条双绞线上同时提供功率和数据(包括危险区域用例)。

现场设备连接既需要10BASE-T1L PHY,又需要10BASE-T1L MAC-PHY,以便实现以太网与各种现场设备的连接。包括流量计在内的较高功率现场设备采用集成MAC10BASE-T1L PHY的高性能处理器。较低功耗现场设备,包括内置未集成MAC的超低功耗处理器的温度传感器,采用10BASE-T1L MAC-PHY,通过SPI接口与处理器相连,从而实现以太网连接(见图3)。

10BASE-T1L PHY10BASE-T1L MAC-PHY的关键特性对比

ADIN1110ADI公司的10BASET1L PHY)可通过SPI接口与主机处理器连接,从而实现功耗更低的以太网连接,其功耗仅为42 mWADIN1110支持Open Alliance 10BASE-T1x MAC-PHY串行接口,以25 MHz时钟速度实现全双工SPI通信。ADIN1100ADI公司的10BASE-T1L PHY)可通过MIIRMIIRGMII MAC接口与主机处理器连接,从而实现低功耗的以太网连接,其功耗仅为39 mWADIN1100 10BASE-T1L PHYADIN1110 10BASE-T1L MAC-PHY的对比如图1所示。这两款产品以全双工、直流平衡、点对点通信方案的10BASE-T1L核心功能为基础,在7.5 MBd符号速率和4B3T编码下采用PAM 3调制。10BASE-T1L支持两种幅度模式:长达1 km电缆的2.4 V峰峰值和更短距离下的1.0 V峰峰值。1.0 V峰峰值幅度模式是指,这项新的物理层技术也可在防爆系统环境中使用,并符合严格的最大能源限制。

1.ADIN1100 PHYADIN1110 MAC-PHY对比

Part

器件

ADIN1100

ADIN1100

ADIN1110

ADIN1110

10BASE-T1L PHY

10BASE-T1L PHY

10BASE-T1L MAC-PHY

10BASE-T1L MAC-PHY

Interface

接口

MII,   RMII, RGMII

MIIRMIIRGMII

SPI

SPI

Integrated   MAC

内置MAC

No

Yes

Supports   Intrinsic Safe

支持本质安全应用

Yes

Yes

Power   Consumption

功耗

39 mW

39 mW

42 mW

42 mW

Auto-Negotiation   Capability

自动协商能力

Yes

Yes

On-Chip   FIFO

片内FIFO

No

20 kB   receive/
  8 kB transmit

20 kB接收/
  8 kB
发送

MAC   Filter (16 Entries)

MAC过滤器(16个入口)

No

Yes

Prioritizing   of Traffic

流量优先级

No

Yes

IEEE   1588 Timestamp Support

支持IEEE   1588时间戳

No

Yes

Temperature   Range

温度范围

–40°C   to +105°C

−40°C+105°C

–40°C   to +105°C

−40°C+105°C

Package

封装

40-lead   LFCSP

40引脚LFCSP封装

40-lead   LFCSP

40引脚LFCSP封装

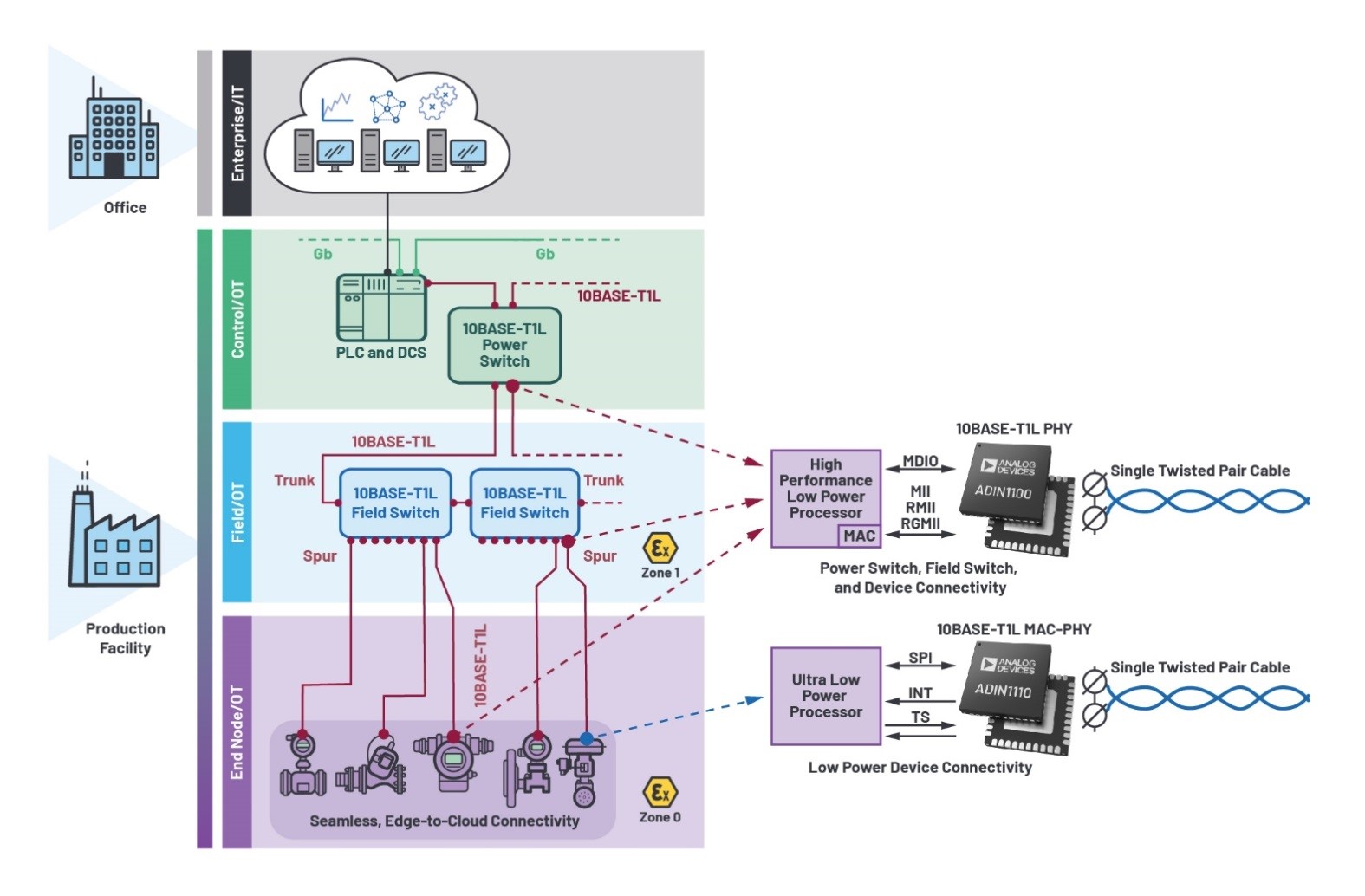

3.用于流程自动化的采用10BASE-T1L MAC-PHY10BASE-T1L PHY的干线和支线网络拓扑

小结

10 Mb以太网物理层(10BASE-T1L)在长达1 km的单条双绞线上融合功率输出(Engineered Power/PoDL/SPoE),形成能够产生更有价值信息的新型以太网连接设备,而这些信息通过融合IT/OT以太网更容易获取。在流程自动化和工厂自动化的应用中,这些新的信息有助于提高生产效率、降低能耗。在楼宇自动化应用中,这些新的信息有助于提高能效、安全性和舒适性。因此,10BASE-T1L MAC-PHY将加速实现更低功耗的设备。

有关ADI ChronousTM工业以太网解决方案产品系列及其如何加速转变为现实世界工业以太网网络的更多信息,请访问analog.com/chronous
