米尔芯驰D9超强国产CPU,能跑安卓、Linux、RTOS

你还记得缺芯、涨价的那段日子吗?近几年,因为贸易战、技术打压,芯片国产化已成为趋势。
今天给大家推荐一款能跑安卓、Linux、RTOS的开发板,而且是车规级工业超强国产CPU。那就是米尔电子今年新推出的,基于芯驰D9系列核心板及开发板。


芯驰D9有什么特点?

1、D9处理器D9处理器是国产厂商芯驰推出的专为新一代电力智能设备、工业互联网设备、工业控制设备、工业机器人、工程机械、轨道交通等先进工业应用设计的高可靠、高安全、高实时、高性能芯片。
D9处理器特点:

采用Cortex-A55 + R5组合架构

台积电16nm FinFET 制程工艺

22.6KDMIPS(4*A55)+3.2KDMPIS(2*R5)

车规级处理器,芯片结温范围从-40到125摄氏度

可同时运行多个不同操作系统,如安卓、Linux、FreeRTOS、裸系统等

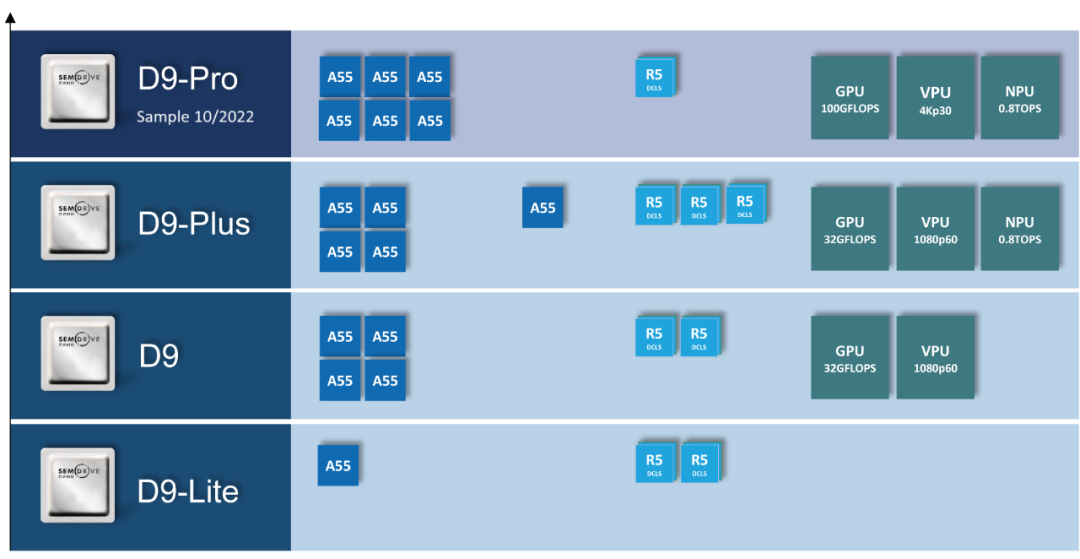

D9系列处理器提供单核、四核、五核、六核处理器+实时处理器的灵活组合,客户可依据自己的应用程序需求选择合适运算能力的型号。


2、米尔基于D9核心板芯驰D9核心板采用高密度高速电路板设计,在大小为82mmx45mm 的板卡上集成了D9系列处理器、电源、LPDDR4、eMMC、QSPI、EEPROM、看门狗芯片等电路。


一个核心板支持单核、双核、5核、6核,你见过吗?

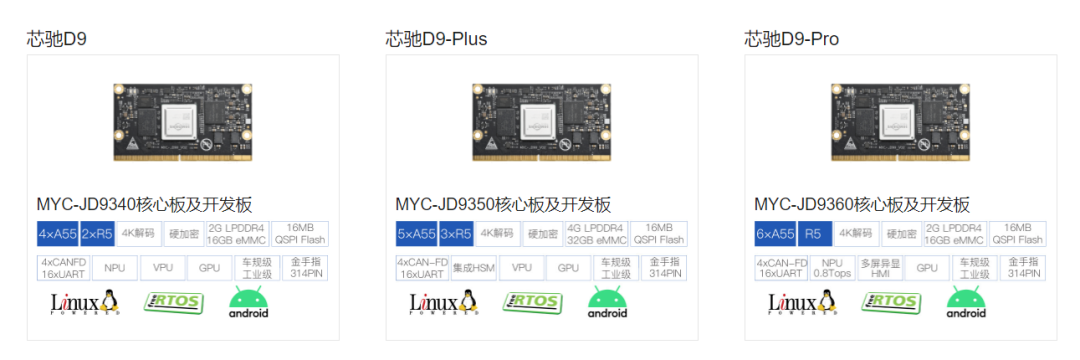

米尔针对不同客户需求,提供定制服务,可以选配核心板参数。可选: 单核D9-Lite、5核D9-Plus、六核D9-Pro。

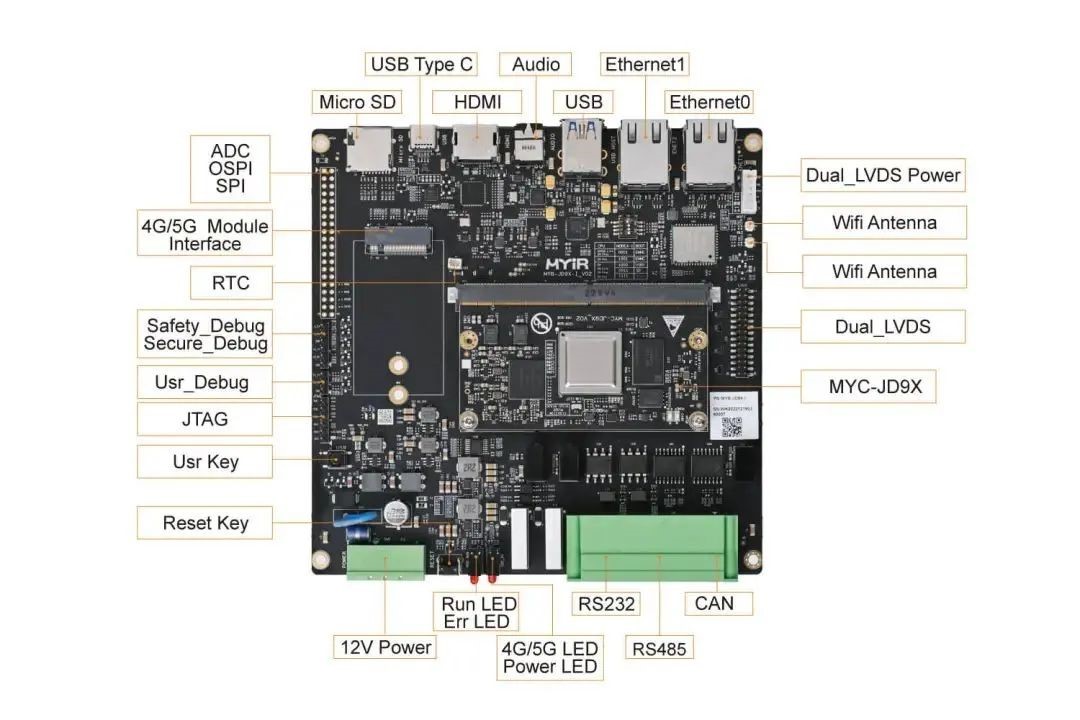

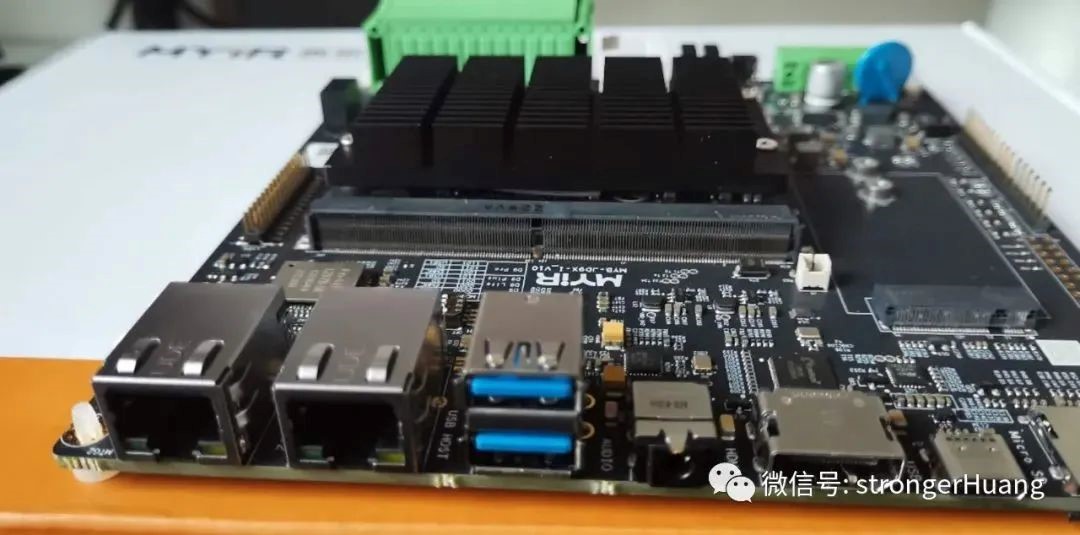

3、米尔基于D9底板米尔基于D9底板为满足不同用户的需求,提供了丰富的外设接口:

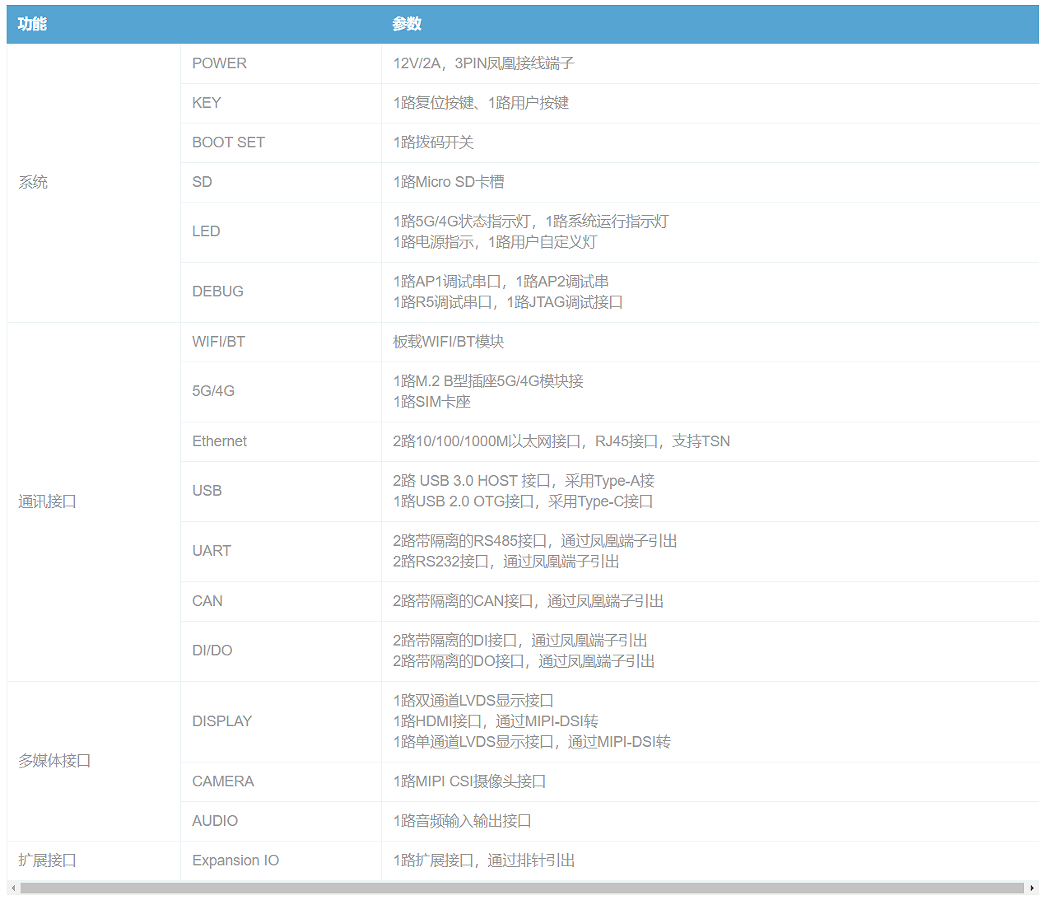

 这是米尔官方提供的参数信息:


基于芯驰D9开发难吗?

很多开发者都有一个误解,刚入手一块开发板,要从零开始搞起。而有经验的工程师都知道,换一个平台,厂家基本都会提供配套软件工具,比如系统镜像、SDK、开发工具等这些厂家都会提供。你只需要根据自己需求把时间和精力花在应用上即可。米尔设计这款米尔基于D9开发板时就考虑到了这个问题,在推出开发板的同时就推出了配套的开发资料。


对于零基础的朋友,可以能需要一点时间熟悉一下相关知识。但对于有一定基础的开发者而言,基于D9平台开发还是相对不难。
这里结合官方资料给大家分享一下 D9 Linux 软件开发主要流程:
1、概述MYD-JD9X 搭载基于 Linux 4.14.61 版本内核的操作系统。

开发板出厂附带嵌入式 Linux 系统开发所需要的交叉编译工具链,U-boot 源代码,Linux 内核和各驱动模块的源代码等资料包,以及适用于 Windows 桌面环境和PC Linux 系统的各种开发和调试工具,应用开发例程等。
2、开发环境

D9处理器:D9310、D9340、D9350、D9360等。

Linux开发主机:Debian, Ubuntu, RHEL等,Ubuntu18.04 64bit 桌面版系统。

安装米尔定制的 SDK

在使用 SDK 构建这个系统镜像过程中,还需要安装交叉工具链,米尔提供的这个 SDK 中除了包含各种源代码外还提供了必要的交叉工具链,可以直接用于编译应用程序等。

SDK 的安装步骤,如下:

拷贝 SDK 到 Linux 目录并解压

新建工具链目录PC$ sudo mkdir -p /tool

解压编译链

PC$ cd $HOME/MYD-JD9X

PC$ tar -xvf gcc_linaro_7.3.tar.gz -C /tool

安装、 测试编译链

为方便设置编译链,他们提供一个设置脚本 env.sh

3、构建开发板镜像

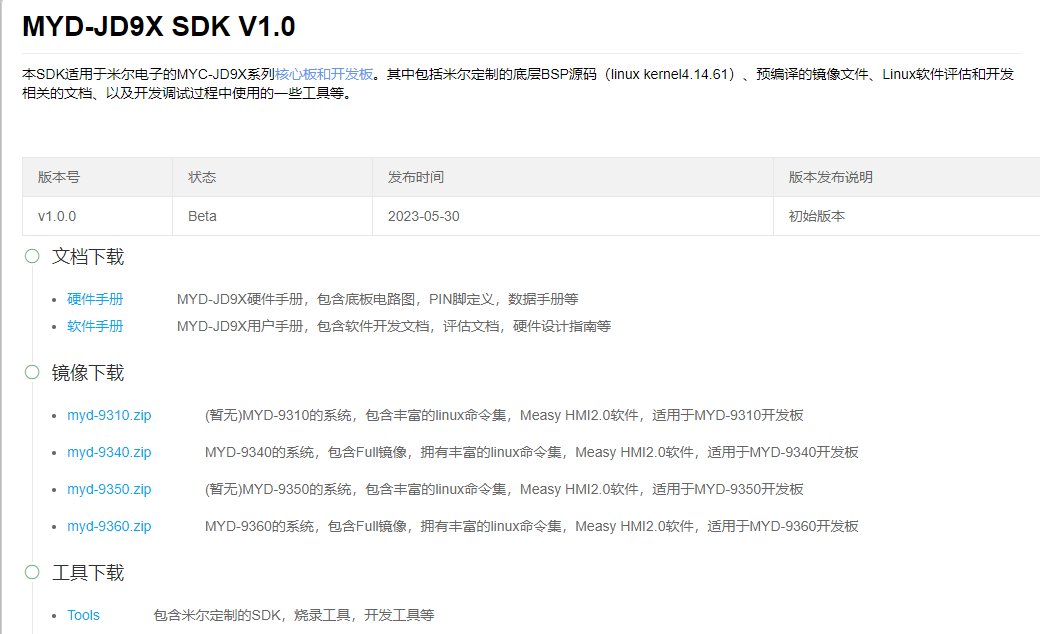

第1步:获取源码购买开发板会提供源码和配套的工具。

第2步:快速编译镜像

这里我们需要使用米尔提供的 envsetup.sh 脚本进行环境变量的设置。

进入 SDK 目录,执行./build.sh config 工程配置, 选择 board、 project、 启动方式和内核版本。然后执行./build.sh 完成编译和打包, 镜像生成到 out 目录。

只需执行 build.sh 就可以一键编译镜像:

PC$ ./build.sh

镜像编译完成之后,在 SDK 源码会生成 out 目录,out 目录是执行 build.sh 一键编译脚本后自动生成的目录,包含所有的镜像组件。

主要组件介绍:

Øimages_d9_ref 板子的镜像主目录

Øbinary 目录,包含所有组件的二进制文件

Øbuild_object 目录,包含 BSP 以及 buildroot 系统等组件的编译信息

Øimages 目录,最终的镜像目录,.pac 格式的镜像烧录包

第3步:构建 SD 卡烧录器镜像

构建 sd 卡烧录镜像之前,需要先构建完 full 镜像。准备 full 镜像,进入 SDK 目录,执行 build.sh config 命令,选择 D9 为 SD 卡启动。然后,编译 SD 卡镜像,编译更新镜像包。

4、烧录系统镜像D9 系列微处理器启动方式有多种,用户可以根据需求选择不同的方式进行更新。更新方式主要有以下几种:.

ØUSB 烧写:适用于研发调试,测试等场景。

Ø制作 SD 卡启动器: 适用于研发调试,快速启动等场景

Ø制作 SD 卡烧录器:适用于批量生产烧写 eMMC

官方资料给出了两种方法:SDFactoryTool 烧录、制作 SD 卡烧。

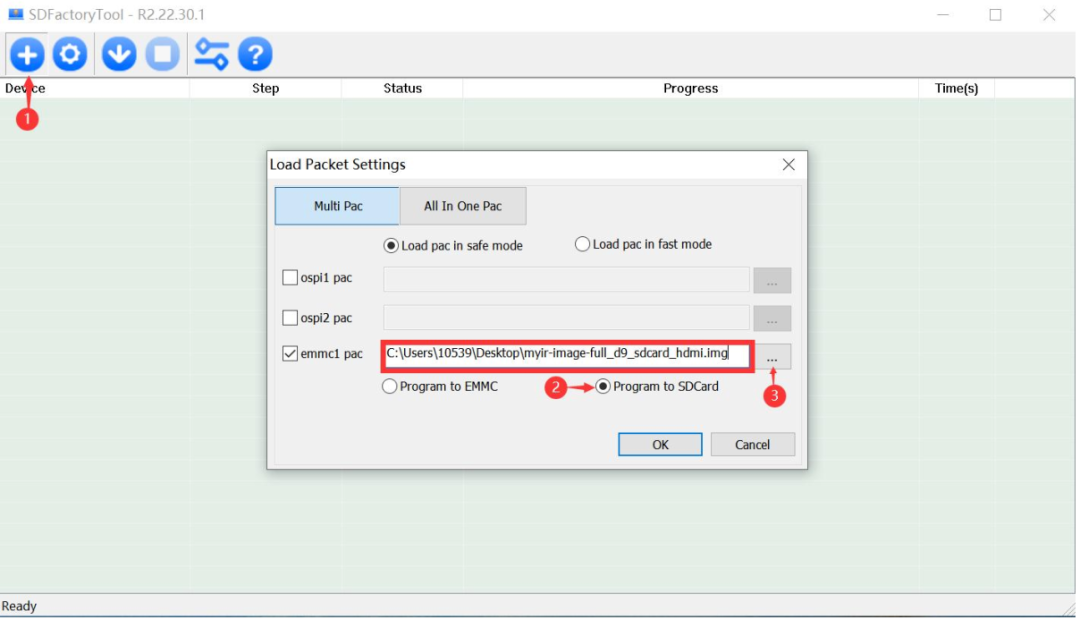

方法一:SDFactoryTool 烧录也就是使用SDFactoryTool工具,通过USB进行烧录。
通过USB将电脑和开发板连接,选择启动模式,将拨码开关拨到 USB 下载模式。
准备烧录镜像,启动 SDFactoryTool 工具进行下载即可。


方法二:SD卡烧录为满足生产,大批量烧录,也可以使用SD卡烧录的方法。
这里通过制作 TF 卡烧录器镜像包实现这种方法,为节省时间,米尔已经把 sd 卡烧录镜像包编译完成,用户只需编译更新镜像包就行。(具体可以参考开发手册)


5
、修改板级支持包这一节应该是相对比较重要的,也是相对比较难的,包括U-boot、 kernel等相关内容的编译与更新。
a.板载 SSDK 编译与更新SemiDrive MCU SDK(以下简称 SSDK) 用于 SemiDrive 各芯片平台的 MCU 软件开发,例如 D9 系列 SOC 的 Safety R5 软件。
编译 SSDK:

wujl@system2-ubuntu1804:/media/wujl/D9/d9_ssdk$ ./build.sh ssdk

编译完成后,你可以在 source/ssdk/boards/d9_ref/build/ref/gcc/secure/目录找到 safety.bin 和 secure.bin 二进制文件。


b.
板载 uboot 编译与更新

U-boot 是一个功能非常丰富的开源启动引导程序,包括内核引导,下载更新等众多方面。

编译 uboot:
wujl@system2-ubuntu1804:/media/wujl/D9/d9_ssdk$ ./build.sh uboot

编译完成后,你可以在 out/images_d9_ref/binary/download_img/目录找到 bootloader.img 二进制文件。

更新 uboot:

拷贝编译的镜像(bootloader.img)到开发板,uboot 对应的分区为/dev/mmcblk0p26,执行下面的命令更新:

root@myd-jd9x:~# echo 0 > /sys/block/mmcblk0boot0/force_ro

root@myd-jd9x:~# echo 0 > /sys/block/mmcblk0boot1/force_ro

root@myd-jd9x:~# dd if=bootloader.img of=/dev/mmcblk0p26 bs=1M conv=sync 0

+1 records in

1+0 records out


c.
板载 Kernel 编译与更新

编译 linux:

wujl@system2-ubuntu1804:/media/wujl/D9/d9_ssdk$ ./build.sh linux

编译完成后,你可以在 out/images_d9_ref/binary/download_img 目录找到 kernel.img和 dtb.img 二进制文件。
更新内核和设备树:

拷贝编译的镜像(kernel.img)到开发板,kernel 对应的分区为/dev/mmcblk0p38,dtb 对应的分区为/dev/mmcblk0p34,执行下面的命令更新:

root@myd-jd9x:~# echo 0 > /sys/block/mmcblk0boot0/force_ro

root@myd-jd9x:~# echo 0 > /sys/block/mmcblk0boot1/force_ro

root@myd-jd9x:~# dd if=kernel.img of=/dev/mmcblk0p38 bs=1M conv=sync

9+1 records in

10+0 records out

root@myd-jd9x:~# dd if=dtb.img of=/dev/mmcblk0p34 bs=1k conv=sync

113+1 records in

114+0 records out


6
、适配硬件平台这一节相当于是芯片底层驱动相关的内容,可通过芯驰提供的引脚配置的工具,快速定义各个节点的管脚,属性,电源等(官方提供了对应工具)。
这里配置的具体细节,可以参看《MYD-JD9X_Linux软件开发指南》第6节。
接下来,就可以添加你的应用程序了,官方提供了“基于 Makefile 的应用”的介绍,大家可以参看一下。

03.最后总结
因为技术打压的原因,选择国产替代已是当下的趋势,如果你正在寻找一款类似的芯片,不妨了解一下这款D9系列开发板:


这里给出米尔基于D9核心板介绍:https://www.myir.cn/lists/119.html
