Vishay推出首款采用Power DFN系列DFN3820A封装的200 V FRED Pt® Ultrafast整流器

该款200 V器件厚度仅为0.88 mm,采用易于吸附焊锡的侧边焊盘封装,可改善热性能并提高效率

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出四款新系列200 V FRED Pt® 超快恢复整流器---1 A VS-1EAH02xM3、2 A VS-2EAH02xM3、3 A VS-3EAH02xM35 A VS-5EAH02xM3,这些器件采用薄型易于吸附焊锡的侧边焊盘DFN3820A封装。这四款新器件为商业、工业和车载应用提供节省空间的高效解决方案,每种产品都有Vishay汽车级AEC-Q101认证版本。

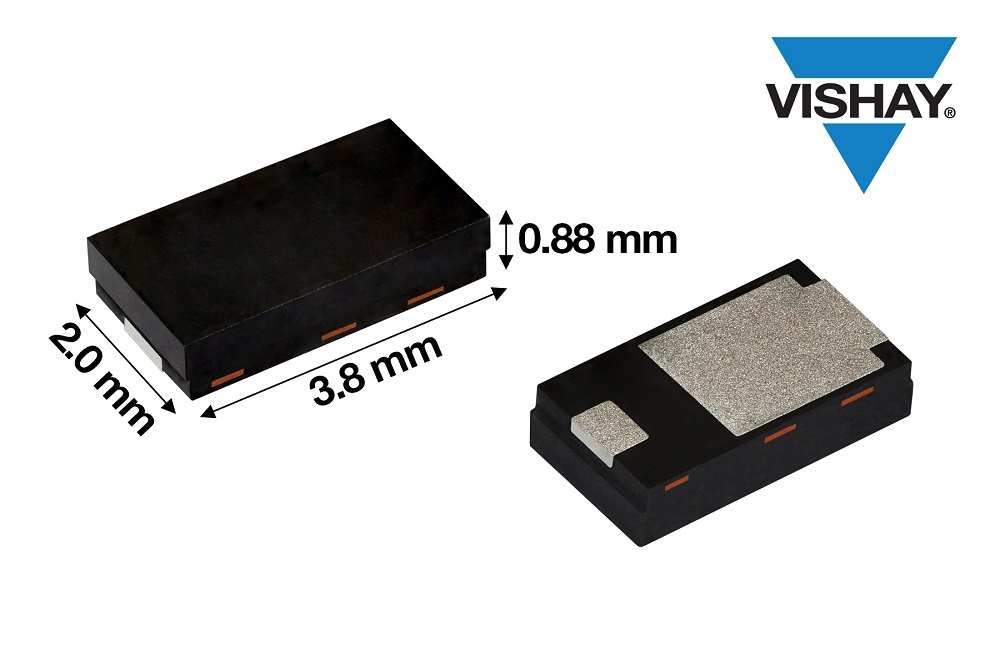

日前发布的Vishay Semiconductors 整流器首度采用Vishay新型Power DFN系列DFN3820A封装,占位面积3.8 mm x 2.0 mm,典型厚度仅为0.88 mm,可以更加有效地利用PCB空间。同时,器件经过优化的铜材设计和先进的芯片贴装技术可实现优异热性能,并可在更高额定电流下运行。

VS-1EAH02xM3、VS-2EAH02xM3、VS-3EAH02xM3VS-5EAH02xM3高度比相同占位的 SMPDO-220AA)封装器件低12 %额定电流增加一倍。此外,整流器额定电流等于或大于体积较大的传统 SMBDO-214AA) SMCDO-214AB)封装,以及eSMP®系列SlimSMA(DO-221AC)SlimSMAWDO-221AD) SMPCTO-2778A封装器件。

器件适用于高频逆变器、DC/DC转换器、续流二极管、钳位和缓冲电路、极性保护和LED背光。典型车载应用包括电动车(EV)和混合动力汽车(HEC)双电压喷射驱动器、压电驱动器、发动机控制单元(ECU);高级驾驶辅助系统(ADAS)、激光雷达、摄像头、防抱死刹车系统(ABS);以及48 V电源系统、充电器、电池管理系统(BMS)。此外,整流器可提高工业自动化设备和工具、消费电子和电器、通信和医疗设备的性能。

VS-1EAH02xM3、VS-2EAH02xM3、VS-3EAH02xM3VS-5EAH02xM3反向漏电流小于1 μA,工作温度-55 °C+175 °C,同时正向压降低至0.71 V,有助于降低功耗,提高效率。易于吸附焊锡的侧边焊盘DFN3820A封装方便焊点自动光学检查(AOI),不必进行X光检查。整流器非常适合自动拾放贴片加工,潮湿灵敏度等级(MSL)达到J-STD-020标准1级,LF最大峰值为260 °C。器件符合RoHS标准,无卤素,亚光镀锡引脚满足JESD 201标准2级锡须测试要求。

器件规格表:

产品编号

IF(AV) (A)

VR (V)

IFSM (A)

IFVFTJ

TJ 最大值 (°C)

封装

Vishay

汽车级

VF (V)

IF (A)

TJ (°C)

VS-1EAH02-M3

1

200

32

0.72

1

150

175

DFN3820A

No

VS-1EAH02HM3

1

200

32

0.72

1

150

175

DFN3820A

Yes

VS-2EAH02-M3

2

200

54

0.71

2

150

175

DFN3820A

No

VS-2EAH02HM3

2

200

54

0.71

2

150

175

DFN3820A

Yes

VS-3EAH02-M3

3

200

61

0.73

3

150

175

DFN3820A

No

VS-3EAH02HM3

3

200

61

0.73

3

150

175

DFN3820A

Yes

VS-5EAH02-M3

5

200

102

0.72

5

150

175

DFN3820A

No

VS-5EAH02HM3

5

200

102

0.72

5

150

175

DFN3820A

Yes

新型DFN3820A封装FRED Pt超快恢复整流器现以出样并可量产,供货周期为12周。

VISHAY简介

Vishay 是全球最大的分立半导体和无源电子元件系列产品制造商之一,这些产品对于汽车、工业、计算、消费、通信、国防、航空航天和医疗市场的创新设计至关重要。服务于全球客户,Vishay承载着科技基因——The DNA of tech.Ô。Vishay Intertechnology, Inc. 是在纽约证券交易所上市(VSH)的“财富1,000 强企业”。有关Vishay的详细信息,敬请浏览网站 www.vishay.com
