东芝推出小型光继电器,高速导通有助于缩短半导体测试设备的测试时间

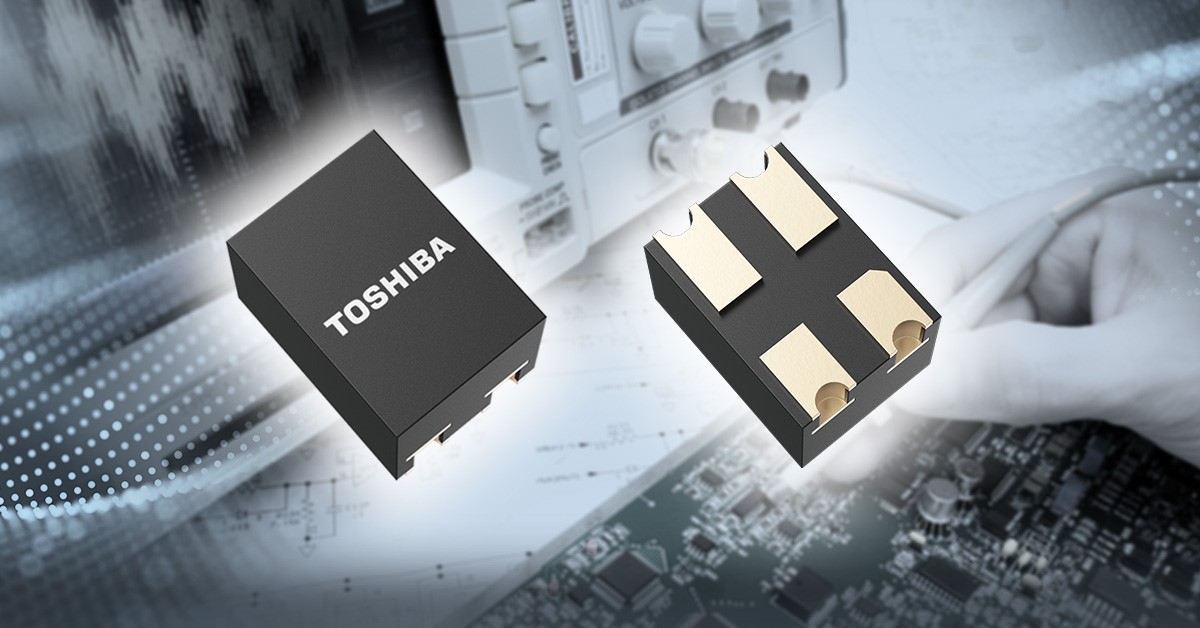

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出采用S-VSON4T封装的光继电器——“TLP3476S”,其导通时间与东芝当前产品TLP3475S相比缩短了一半。该产品于今日开始支持批量出货。


与东芝当前的产品TLP3475S相比,TLP3476S运行速度更快、结构更紧凑。该产品通过提高红外LED的光输出并优化光电探测器件(光电二极管阵列)的设计,可实现高效的光耦合,也提高了运行速度,将导通时间最大值缩短至0.25ms,时间为TLP3475S的一半。此外,由于采用了尺寸更小、外形更纤薄的S-VSON4T封装(最大厚度为1.4mm),TLP3476S的厚度比当前产品减小了20%。这有助于减少需要多个电路板的设备的尺寸。

TLP3476S适用于继电器数量多,并需要更短开关时间的半导体测试设备电路。

应用

-    半导体测试设备(高速存储器测试设备、高速逻辑测试设备等)

-    探测卡

-    测量设备

特性

-    小型S-VSON4T封装:1.45mm×2.0mm(典型值),厚度=1.4mm(最大值)

-    高速导通时间:tON=0.25ms(最大值)

主要规格

(Ta=25℃)

器件型号

TLP3476S

封装

名称

S-VSON4T

尺寸(mm

1.45×2.0(典型值),厚度=1.4(最大值)

绝对

最大额定值

断态输出端电压VOFFV

60

通态电流IONA

0.4

通态电流(脉冲)IONPA

1.2

工作温度Topr

-40至110

耦合电气

特性

触发LED电流IFTmA

最大值

3.0

导通电阻RONΩ

典型值

1.1

最大值

1.5

电气特性

输出电容COFFpF

最大值

20

开关特性

导通时间tONms

@RL200Ω

VDD20V

IF5mA

最大值

0.25

关断时间tOFFms

0.2

隔离特性

隔离电压BVSVrms

最小值

500

库存查询与购买

在线购买

如需了解有关新产品的更多信息,请访问以下网址:

TLP3476S

https://toshiba-semicon-storage.com/cn/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators/detail.TLP3476S.html

如需了解相关隔离器/固态继电器的更多信息,请访问以下网址

隔离器固态继电器

https://toshiba.semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html

如需了解有关新产品在线分销商网站的供货情况,请访问以下网址

TLP3476S

https://toshiba.semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP3476S.html
