大联大诠鼎集团推出基于Richtek产品的锂电池充电器方案

2023年3月16日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下诠鼎推出基于立锜科技(Richtek)RT9490WSC芯片的锂电池充电器方案。

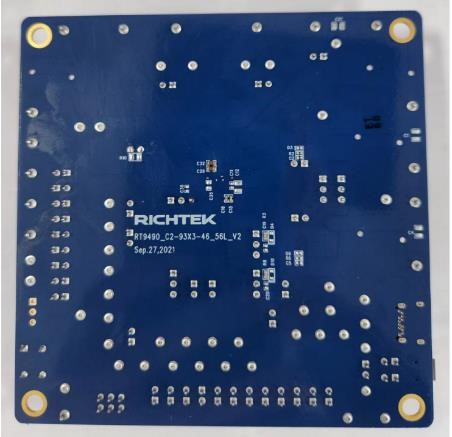

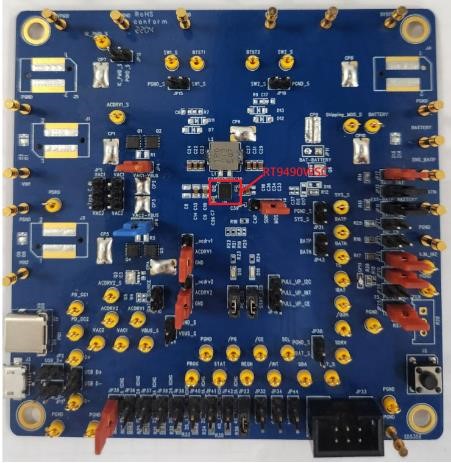

图示1-大联大诠鼎基于Richtek产品的锂电池充电器方案的展示板图

近年来随着互联网的快速发展,以锂电池作为供电来源的智能产品需求正在急剧上升。与此同时为了保证设备的稳定续航,与其匹配的充电技术也在快速创新。在此背景下,大联大诠鼎基于Richtek RT9490WSC芯片推出了锂电池充电器方案,该方案可帮助工程师开发兼具高安全与高充电性能的产品,满足多种智能产品的充电需求。

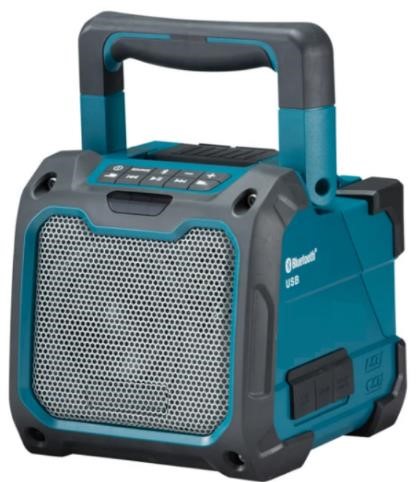

图示2-大联大诠鼎基于Richtek产品的锂电池充电器方案的场景应用图

立锜科技(Richtek)是一家先进的模拟IC设计公司,自成立以来公司便专注于整合技术能力、坚持质量和完善客户服务,旗下拥有丰富、全面的器件,能够为客户提供多元且具竞争力的产品及解决方案。

本方案采用的RT9490WSC是一款可以对1~4节串联锂电池进行充电管理和系统电源路径管理的Buck-Boost充电IC,它采用低阻抗的功率开关,可提高充电效率、节约充电时间。该产品内置11通道16位ADC,输入电压范围为2.8V~22V,输出电流可达5A,具有低电池静态电流和高精度电流、电压控制。在安全性方面,RT9490WSC具备完善的电路保护特性,如过热保护、结温调节等。

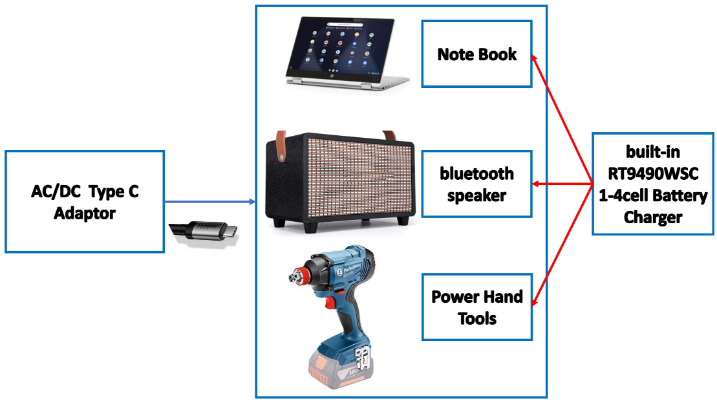

图示3-大联大诠鼎基于Richtek产品的锂电池充电器方案的方块图

在众多电池材料中,锂电池凭借更安全、更高容量、更小更轻更薄的优势被众多电子设备所青睐。本方案针对1~4串锂电池充电,可为小型电动工具、蓝牙智能音箱、笔记本电脑、小型DC UPS产品提供卓越的充电体验。

核心技术优势

支持双输入选择;

支持BC1.2、Host模式和FRS/Seamless;

支持11通道、16位ADC;

低电池静态电流;

充电器CV和ICHG高精度。

方案规格:

RT9490WSC方案规格特征

高效率,750kHz/1MHz/1.5MHz可编程频率,同步开关模式降压-升压充电:

在2A/9V输入和8V电池,提供96.7%的充电效率;

支持3.6V至24V输入电压范围;

平均输入电流调节(AICR);

最小输入电压调节(MIVR)。

支持USB On-The-Go(OTG):

93.8% OTG效率,2A,8.4V电池和5V输出;

输出电压,分辨率为10mV支持USB-PD;

电池电流限制调节(BCLR)。

保护:

过温保护(OTP);

结热调节(JTR);

输入保护(VAC OVP/VBUS OVP/OCP);

电池过压保护(VBAT OVP);

系统电压保护(VSYS OVP/UVP);

系统过载保护(VSYS OLP);

逐周期过流保护(OCP);

OTG低电量保护(OTG LBP);

OTG电压保护(OTG OVP/UVP)。
