TDK针对逆变器的快速开关应用推出超低ESL的ModCap HF模块化高频直流支撑电容器

TDK株式会社(东京证券交易所代码:6762)针对直流支撑应用推出模块化设计理念的ModCap HF模块化高频电力电容器。该新的B25647A*系列元件不仅具有超高的开关频率,还提供六款新开发型号,覆盖900 V至1600 V的额定电压和640 µF至1850 µF的电容范围,额定电流范围为160 A至210 A(具体视型号而定),最大允许热点温度为90 °C。


ModCap HF具有低至8 nH的超低ESL值,平坦的ESR vs. 频率变化曲线,能在高频工况下大幅度减少损耗,非常适合用于快速开关基于SiC的逆变器。凭借超低自感,它能防止关断电流时功率半导体上出现电压过冲,因此通常无需吸收电容器。

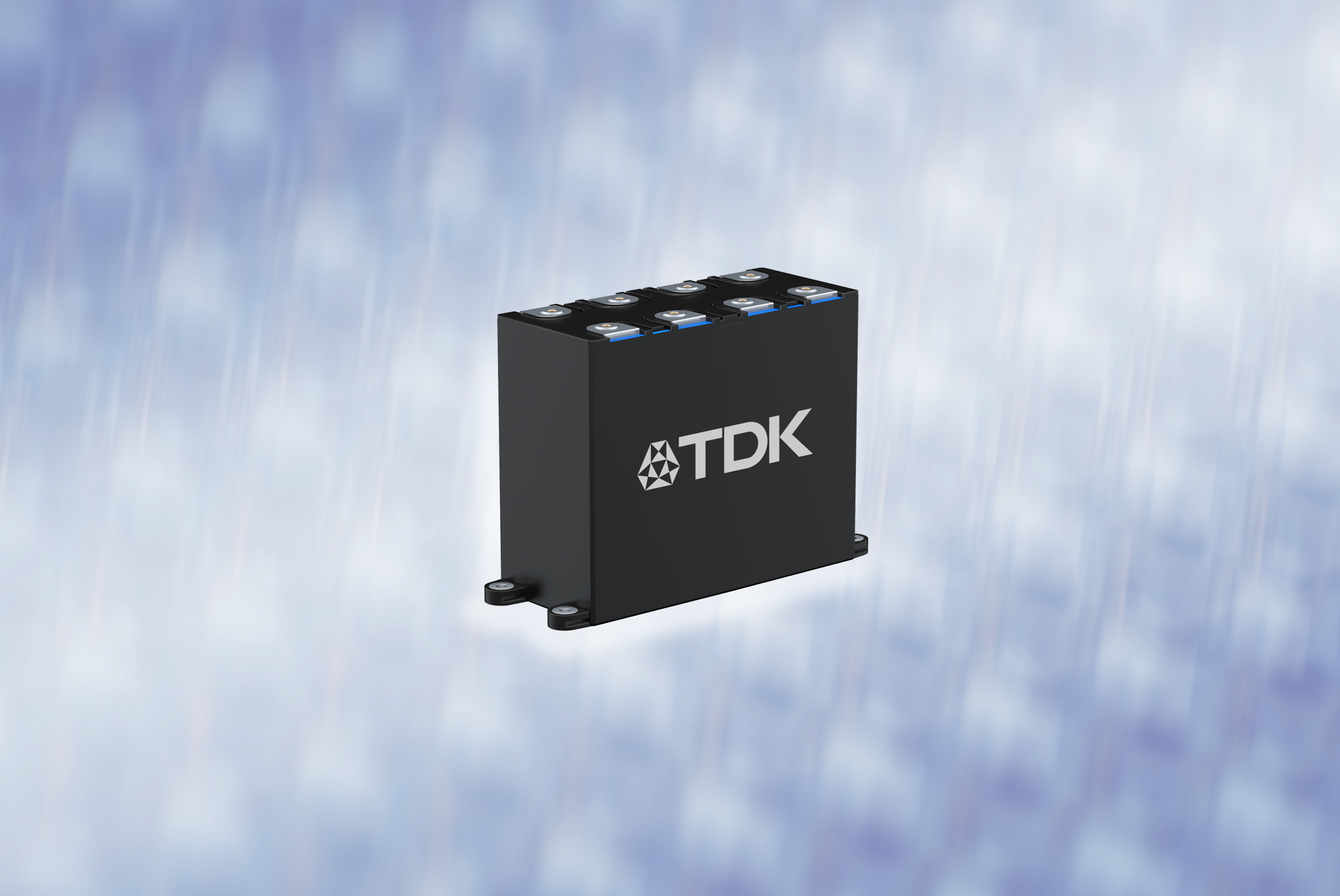

相比于传统的柱型设计,ModCap HF改用立方体结构设计,尺寸为205 x 90 x 170 mm。新颖的结构设计使得电容器非常适合新一代电源模块,并大幅提升了紧凑性和功率密度。

外部材料完全符合专用于牵引应用的烟火标准EN 45545-2 HL3 R23和UL94 V-0的要求。此外,针对美国市场,我们还提供经过UL认证的型号。

新元件的典型应用包括牵引用的紧凑型变流器、可再生能源,以及开关频率高的工业应用。

特性和应用

主要应用

  • 牵引用的紧凑型变流器

  • 可再生能源

  • 工业应用

主要特点和效益

  • 模块化设计理念

  • 宽泛的电压范围:900 V至1600 V

  • 宽泛的电容范围:640 µF至1850 µF

  • 超低等效串联电感 (ESL):8nH

  • 最大热点温度高达90 °C

  • 满足IEC 61071、IEC 61881-1和EN 45545-2 HL3 R23标准关于烟火性能的要求

  • UL认证

如需了解该产品的更多信息,请联系销售部 www.tdk-electronics.tdk.com/en/modcap_power_capacitors

关于 TDK 公司

TDK株式会社总部位于日本东京,是一家为智能社会提供电子解决方案的全球领先的电子公司。TDK建立在精通材料科学的基础上,始终不移地处于科技发展的最前沿并以“科技,吸引未来”,迎接社会的变革。公司成立于1935年,主营铁氧体,是一种用于电子和磁性产品的关键材料。TDK全面和创新驱动的产品组合包括无源元件,如陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统(如:温度和压力、磁性和MEMS传感器)。此外,TDK还提供电源和能源装置、磁头等产品。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。TDK重点开展如汽车、工业和消费电子、以及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在2022财年,TDK的销售总额为156亿美元,全球雇员约为117,000人。
