助力车载驾驶系统更灵活 纳芯微推出车规级I²C GPIO扩展器件NCA9539-Q1

纳芯微宣布(NOVOSENSE)推出全新车规I²C GPIO扩展芯片NCA9539-Q1,可通过I²C扩展16个GPIO通道,广泛适用于汽车座舱娱乐系统、汽车辅助驾驶系统、车身电子、新能源汽车动力总成等模块,工作温度可高达125度,且能在严苛要求的汽车领域提供更强抗干扰能力,同时有效降低了成本,为客户解决了成本与性能兼备的双向需求。

该产品已通过AEC-Q100Grade1)可靠性认证,从设计、制造到封装测试实现了国产化全流程,确保供应的安全与可靠,以更好地满足客户的交付需求。


更简明的方案

NCA9539-Q1是一款汽车级24引脚CMOS器件,提供16位通用并行I²C总线数输入/输出GPIO扩展功能。它为汽车电子里的电源开关、传感器、按键、LED和风扇等应用的额外I/O口需求提供了简明的解决方案。

更灵活的配置

NCA9539-Q1由两个8位配置(输入或输出选择)组成:输入、输出和极性反转(高电平有效或低电平有效)寄存器。

通过写入I/O配置位,系统主机可以将I/O启用为输入或输出,每个输入或输出的数据都保存在相应的输入或输出寄存器中,读寄存器的极性可以用极性反转寄存器反转,系统主机可以读取所有寄存器。

当任何输入状态与其对应的输入端口寄存器状态不同时,NCA9539-Q1漏极开路中断输出将被激活,并向系统主设备指示输出状态已更改,上电复位或者通过RESET管脚复位会将寄存器设置为其默认值,并初始化设备状态机。两个硬件引脚(A0, A1)改变固定的I²C总线地址,并允许多达4个设备共享同一I²C总线。

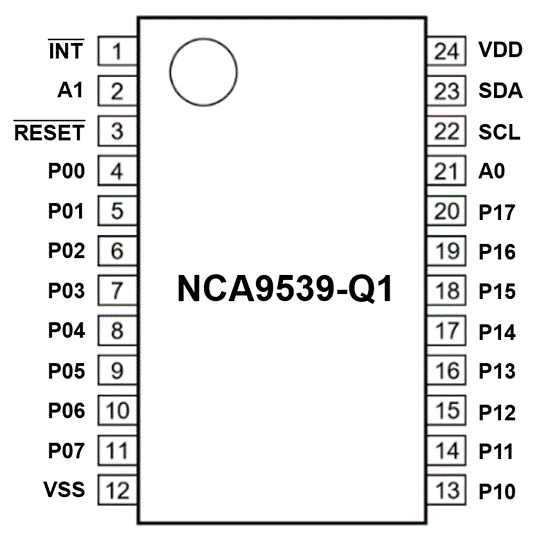

NCA9539-Q1 引脚封装图

NCA9539-Q1主要性能

  • 符合汽车级AEC-Q100(Grade 1)认证

  • 工作温度:-40度到125度

  • 支持5V电平的GPIO应用

  • I²C到并行端口扩展器

  • 极性反转寄存器

  • 开漏电路低电平有效中断输出

  • 与大多数MCU兼容

  • 16个I/O引脚,默认为16个输入

  • 低待机电流

  • 高驱动电流的锁存输出可直接驱动LED

  • SCL/SDA输入集成噪声滤波器

  • 上电无毛刺

  • 集成内部上电复位功能,也可通过外部RESET引脚复位

  • 2个地址引脚,支持4个不同地址

  • 0~400kHz时钟频率

  • ESD保护性能超过JESD 22,2000V人体充放电模型,1000V充电器件模型

  • 闩锁性能超过100mA

  • 符合RoHS的封装:TSSOP24,7.8mm*4.4mm

免费送样

车规I²C GPIO扩展器NCA9539-Q1,高性能,低成本,现可免费提供样片,如需申请或订购产品可拨打电话0512-62601802,更多信息敬请访问www.novosns.com

关于纳芯微

纳芯微电子(简称纳芯微,科创板股票代码688052)是高性能高可靠性模拟及混合信号芯片设计公司。自2013年成立以来,公司聚焦信号感知、系统互联、功率驱动三大方向,提供传感器、信号链、隔离、接口、功率驱动、电源管理等丰富的半导体产品及解决方案,并被广泛应用于汽车、工业、信息通讯及消费电子领域。

纳芯微以『“感知”“驱动” 未来,共建绿色、智能、互联互通的“芯”世界』为使命,致力于为数字世界和现实世界的连接提供芯片级解决方案。

如需了解更多纳芯微产品信息以及最新资讯,欢迎登陆官网:www.novosns.com
