LDO国产替代:ZL6205 VS CAT6219

本文导读

国产替代正当时,一代经典LDO CAT6219停产,ZL6205完美替代。


图1  ZL6205

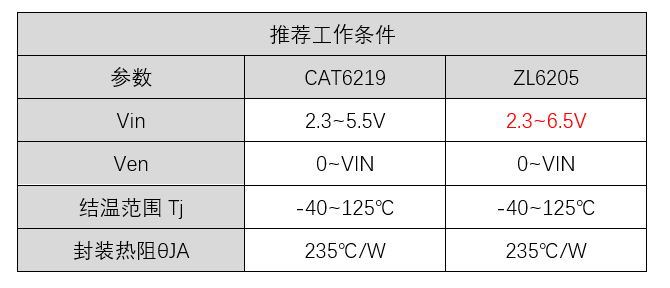

ZL6205 是广州致远微电子有限公司设计的一款 500mA 低压差线性稳压器,具有良好的线性调整率与负载动态响应特性。ZL6205 具有极低的关断电流和静态功耗,特别适用于 2.3V 至 6.5V 的供电设备。ZL6205的初始输出电压精度为±1%。当输出电流 500mA 时,ZL6205 典型压差为 240mV。ZL6205内置快速放电电路,当输入电压掉电到设定值时,内部快速放电电路开启使输出快速放电。ZL6205 应用于低噪声应用时可外接旁路电容来降低输出噪声。ZL6205 具有欠压保护、过流保护、短路保护和过温保护等保护功能。ZL6205 采用 TSOT23-5 封装,外围仅需要极少元件,减少了所需电路板的空间和元件成本。ZL6205与CAT6219参数对比如下所示:

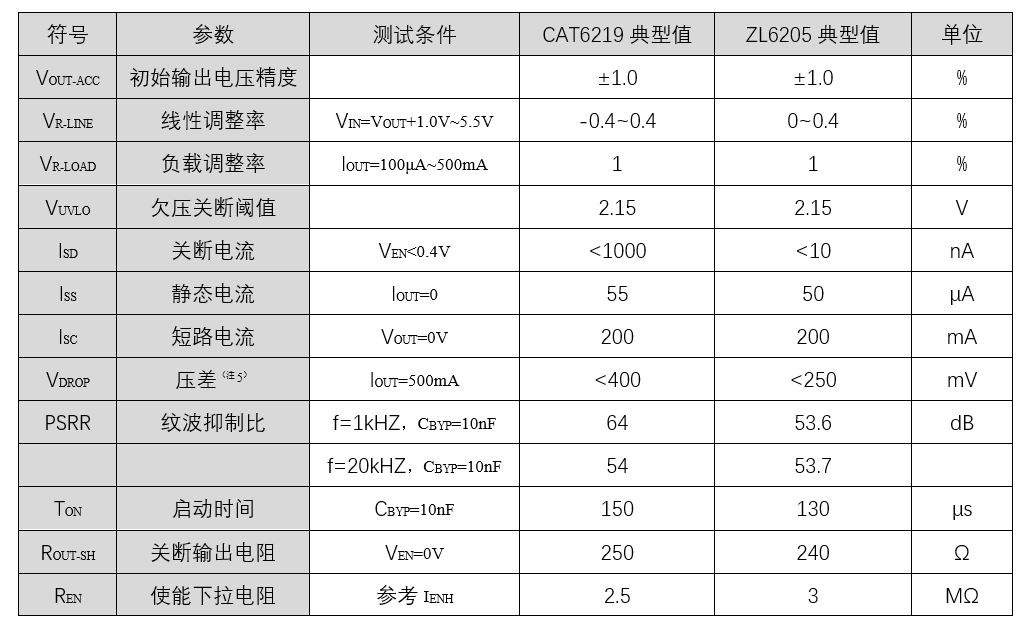

相关电气特性对比如下表所示:


ZL6205典型应用电路如下图所示:

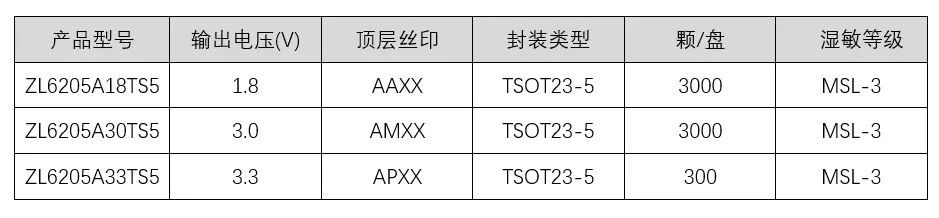

ZL6205 低压差线性稳压器内置基准电压和反馈分压电阻,用户只需外接输入、输出电容即可使用。完整型号以及订购信息如下表所示:


来源:立功科技
