TCK42xG系列支持外部背对背MOSFET
东芝电子元件及存储装置株式会社（“东芝”）今日宣布，在其TCK42xG系列MOSFET栅极驱动IC产品中新增五款适用于可穿戴设备等移动电子设备的产品。该系列的新产品配备了过电压锁定功能，能根据输入电压控制外部MOSFET的栅极电压。
新产品具体包括：用于24V电源线的“TCK420G”；用于12V电源线的“TCK422G”和“TCK423G”；用于9V电源线的“TCK424G”；以及用于5V电源线的“TCK425G”。与已经推出的用于20V电源线的“TCK421G”共同构成完整的产品线。
在新推出这五款产品后，TCK42xG系列现在允许用户从10V和5.6V这两种类型的栅源电压中进行选择，这覆盖了更多规格的MOSFET。凭借输入过电压锁定功能的多种检测电压，该产品能用于5V至24V的电源线路。如果与外部背对背MOSFET结合使用，它们也适用于配置具有反向电流阻断功能的负载开关电路（图1）或电源多路复用器电路（图2）。除此之外，其内置的电荷泵电路支持从2.7V至28V的宽输入电压范围，因此经过间歇操作，可在外部背对背MOSFET的栅极和源极之间提供稳定的电压---这种方式允许大电流的切换。

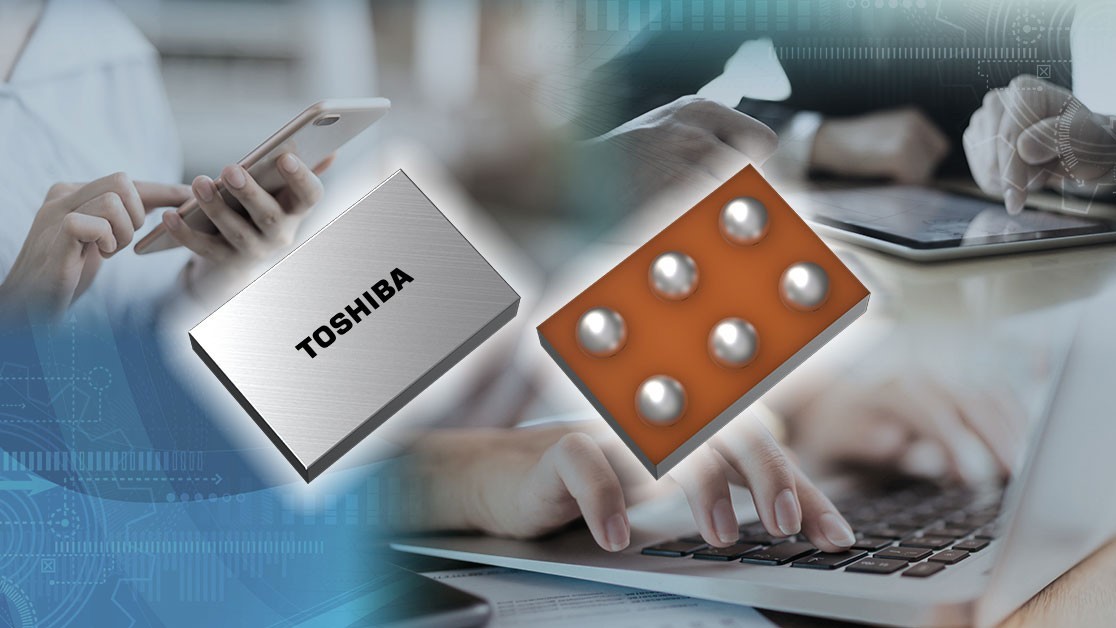

TCK42xG采用WCSP6G[1]封装，是业内最小的[2]封装类型之一，助力可穿戴设备、智能手机等小型设备实现高密度贴装，从而缩小它们的尺寸。
此外，东芝还开发出电源多路复用器电路参考设计，这是一种利用TCK42xG的功能的电源多路复用器参考设计示例。该设计示例于今日在东芝网站上发布。
图1：负载开关电路（单高边、背对背）
图2：电源多路复用器电路

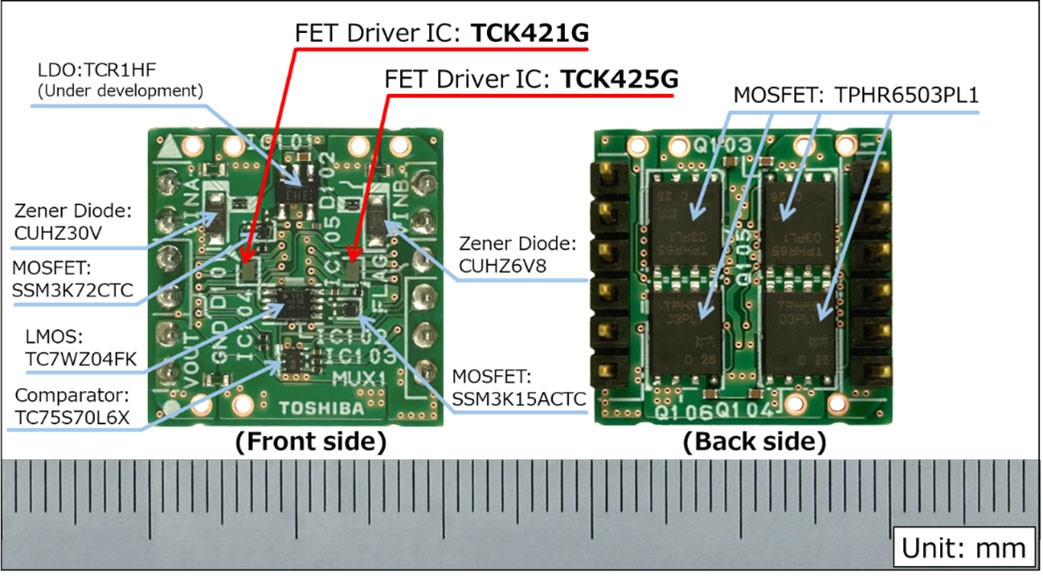

图3：电源多路复用器电路板
应用：
- 可穿戴设备
- 智能手机
- 笔记本电脑、平板电脑
- 存储设备等
特性：
- 内置电荷泵电路，栅极-源极电压设置（5.6V、10V）取决于输入电压
- 过电压锁定支持5V至24V
- 低输入关断电流：IQ(OFF)＝0.5μA（最大值）@VIN＝5V
主要规格：
（除非另有说明，Ta＝25℃）
器件型号 | TCK421G[3] | ||||||||||
封装 | |||||||||||
名称 | WCSP6G | ||||||||||
尺寸（mm） | 1.2×0.8（典型值），厚度＝0.35（最大值） | ||||||||||
工作范围 | |||||||||||
输入工作电压 VIN_opr（V） | @Ta＝-40至85℃ | 2.7-28 | |||||||||
电气特性 | |||||||||||
VIN UVLO阈值，VOUT下降 VIN_UVLO 典型值／最大值（V） | @Ta＝-40至85℃ | 2.0／2.5 | |||||||||
VIN OVLO阈值， VOUT下降 VIN_OVLO 最小值／最大值（V） | @Ta＝-40至85℃ | 26.50 ／28.50 | 22.34 ／24.05 | 13.61 ／14.91 | 10.35 ／11.47 | 5.76 ／6.87 | |||||
待机电流 （断态） IQ(OFF)最大值（μA） | @VIN＝5V， Ta＝-40至85℃ | 0.5 | |||||||||
栅极驱动电压 （VGATE1－VIN） （VGATE2－VOUT） VGS典型值（V） | @VIN＝12V／20V | 10／10 | 10／10 | 10／- | 5.6／- | -／- | -／- | ||||
栅极驱动电压 （VGATE1－VIN） （VGATE2－VOUT） VGS典型值（V） | @VIN＝5V／9V | 10／10 | 10／10 | 10／10 | 5.6／5.6 | 5.6／5.6 | 5.6／- | ||||
VGS导通时间 tON典型值（ms） | @VIN＝5V， CGATE1,2＝4000pF | 2.9 | |||||||||
VGS关断时间 tOFF典型值（μs） | @VIN＝5V， CGATE1,2＝4000pF | 52 | 23 | ||||||||
OVLO VGS关断时间 tOVP典型值（μs） | @CGATE1,2＝4000pF | 31 | 34 | 41 | 16 | 18 | 19 | ||||
库存查询与购买 | |||||||||||
注：
[1] 1.2mm×0.8mm芯片级封装
[2] 在MOSFET栅极驱动IC中，截至2022年6月的东芝调研。
[3] 已经发布的产品
