Vishay扩大0402、0603和0805 封装 MC AT精密系列薄膜片式电阻的阻值范围

汽车级器件阻值高达7.5 MW,温度系数低至 ± 25 ppm/K,公差仅为 ± 0.1 %

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,强化MC AT精密系列汽车级薄膜片式电阻,扩大0402、06030805封装器件的阻值范围。Vishay Beyschlag器件阻值高,温度系数 (TCR) 低至± 25 ppm/K,公差仅为±0.1 %,并具有薄膜电阻稳定性。

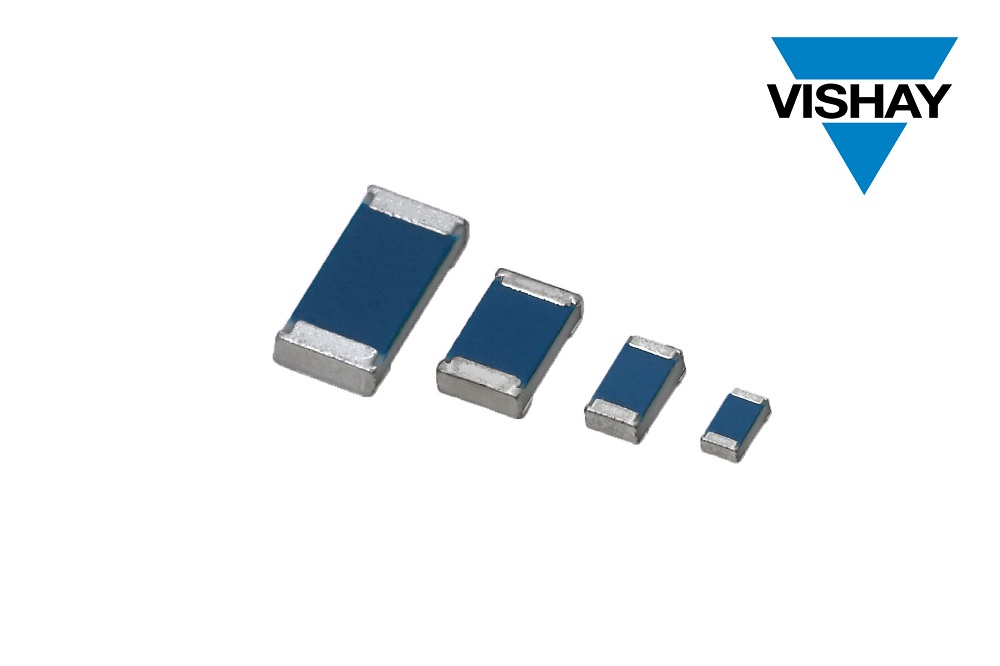

20210127_MC AT Series.jpg

MCS 0402 AT、MCT 0603 AT和MCU 0805 AT的阻值分别由47 W扩大到1 MW、2 MW和7.5 MW, 扩充之前强化的MCA 1206 AT,其阻值达到10 MW。高阻值小型器件可用来取代体积较大的器件,不需要串联多个低阻值电阻,有助于节省空间并降低成本。

该器件具有优异的耐潮能力,出色的温度循环稳定性,高耐硫性符合ASTM B 809标准,在汽车、工业、医疗和通信设备等恶劣环境下性能非常稳定。典型应用包括DC/DC转换器、DC-Linking和分压器,适用于电池管理系统、车载和壁挂充电器、电源逆变器、电子压缩机和跨阻放大器网络。

MC AT精密系列电阻工作电压为50 V200 V+70 °C环境温度下额定功率100 mW400 mW,工作温度-55 °C+155 °C。器件通过AEC-Q200认证,符合RoHS标准。

器件规格表:

产品型号

MCS 0402 AT

MCT 0603 AT

MCU 0805 AT

MCA 1206 AT

外形尺寸

0402

0603

0805

1206

电阻范围 (W)

47~1 M

47~2 M

47~7.5 M

47~10 M

电阻公差 (%)

± 0.1

温度系数 (ppm/K)

± 25; ± 15; ± 10

± 25; ± 15; ±10; ± 5

± 25; ± 15; ± 10

额定耗散 P70 (W)

0.100

0.125

0.200

0.400

工作电压 (V)

50

75

150

200

工作温度范围 (°C)

-55~+155

内热阻(K/W)

90

63

38

32

增强型电阻器现可提供样品并已实现量产。

VISHAY简介

Vishay 是全球最大的分立半导体和无源电子元件系列产品制造商之一,这些产品对于汽车、工业、计算、消费、通信、国防、航空航天和医疗市场的创新设计至关重要。服务于全球客户,Vishay承载着科技基因——The DNA of tech.Ô。Vishay Intertechnology, Inc. 是在纽约证券交易所上市(VSH)的“财富1,000 强企业”。有关Vishay的详细信息,敬请浏览网站 www.vishay.com
