大联大友尚集团推出基于onsemi产品的65W PD电源适配器方案

2021年12月23日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于安森美(onsemi)NCP1345控制器、NCP4307同步整流控制器和FUSB15101 PD协议控制器的65W PD电源适配器方案。

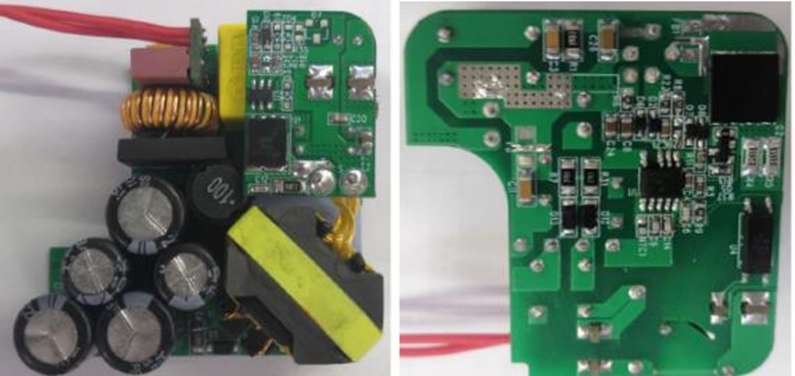

图示1-大联大友尚基于onsemi产品的65W PD电源适配器方案的展示板图

如今,以手机、平板、笔记本电脑为首的电子设备已成为日常生活的必需品,这使得人们对于大功率PD电源适配器的需求度节节攀升。并且在电子产品“功能多样化,交互简单化”的发展趋势下,USB Type-C适配器凭借着接口可正反插、传输高速数据和音频视频信号,兼容PD协议等优势成为了各大厂商的理想选择。由大联大友尚基于onsemi NCP1345控制器、NCP4307同步整流控制器和FUSB15101 PD协议控制器的65W PD电源适配器方案,可完美匹配行业需求。


图示2-大联大友尚基于onsemi产品的65W PD电源适配器方案的方块图

NCP1345是一款高度集成的准共振Flyback控制器,其采用双VCC架构,允许直接连接到辅助绕组,以简化VCC管理器件数量并增加性能。在性能方面,该器件内置了Brown out/in检测、过压保护、过温保护以及AC线电压移除检测等功能,可确保电源的安全耐用性。此外,为了保持恒压输出,NCP1345设计了基于一次侧的输出限制电路,因此无论输出电压或输出功率在任何情况时,都能保持恒定输出电流限制。


图示3-大联大友尚基于onsemi产品的65W PD电源适配器方案的场景应用图

另外,此方案在PD控制器方面采用了onsemi FUSB15101,在同步整流模块中,搭配新一代同步整流IC NCP4307,得益于这些先进的器件,使得方案具有出色的性能和可靠性,能够支持PD3.0/PPS/BC1.2等协议,且无需补充额外的元器件,就可以完成同步整流功能,非常适用于智能手机,平板电脑等产品。

核心技术优势:

QR反激拓扑;

内部集成X2电容放电;

VCC电压范围8V~38V

36.5V VCC OVP保护;

绕组短路异常电流故障检测;

更低的空载损耗;

引脚VCC PIN结构允许直接连接到辅助绕组,以简化VCC线路,减少零件数量;

闭锁或自动恢复过载保护;

固定/可调最大频率钳位。

方案规格:

支持PD输出(5V / 3A9V / 3A, 12V / 3A, 15V / 3A20V / 3.25A);

通用AC输出范围(90 - 264Vac);

输出电压范围3.3V-21V

最大输出功率:65W

平均效率92%115Vac&230Vac);

满载效率大于93%115Vac&230Vac / 20V 3.25A);

低待机(5V & 230Vac)功耗小于75mW

高功率密度(1.15W/cm3);

板尺寸:46mm x 46mm x 19mm

如有任何疑问,请登陆【大大通进行提问,超过七百位技术专家在线实时为您解答。欢迎关注大联大官方微博(@大联大)及大联大微信平台:(公众账号中搜索“大联大”或微信号wpg_holdings加关注)。
